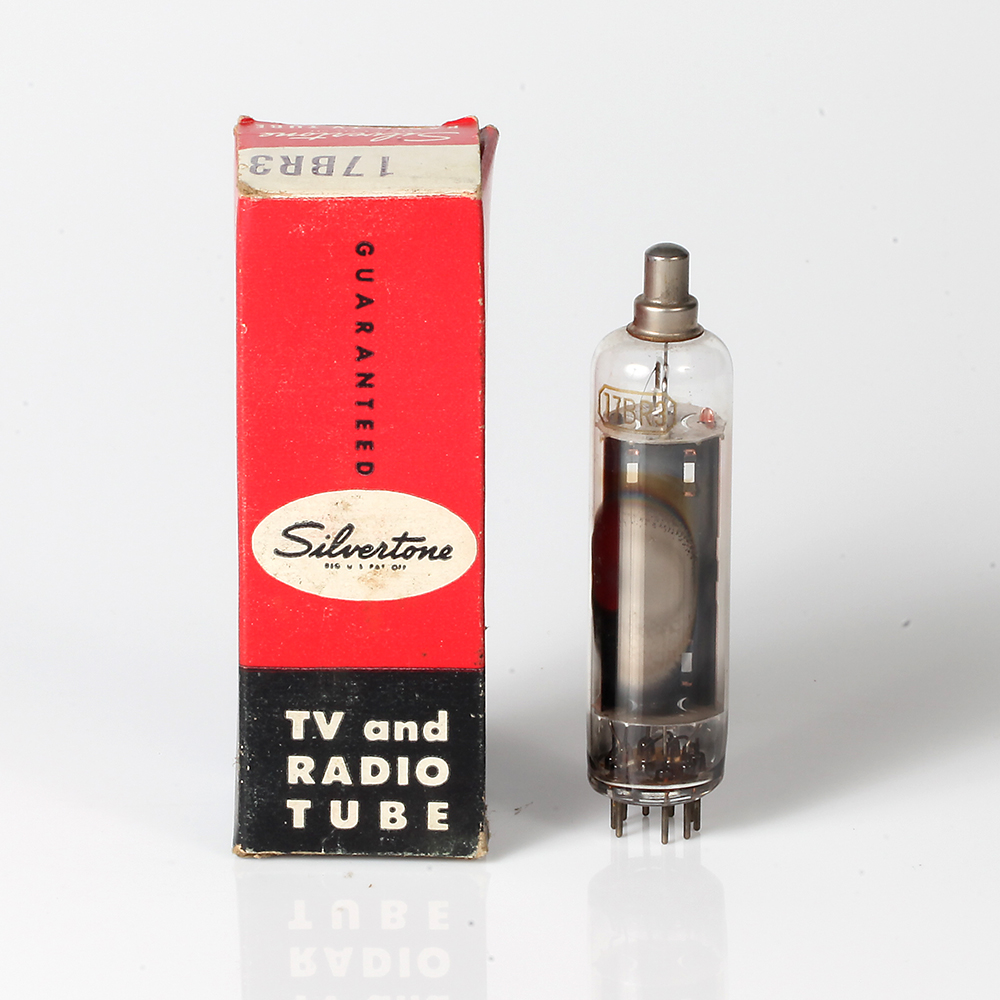

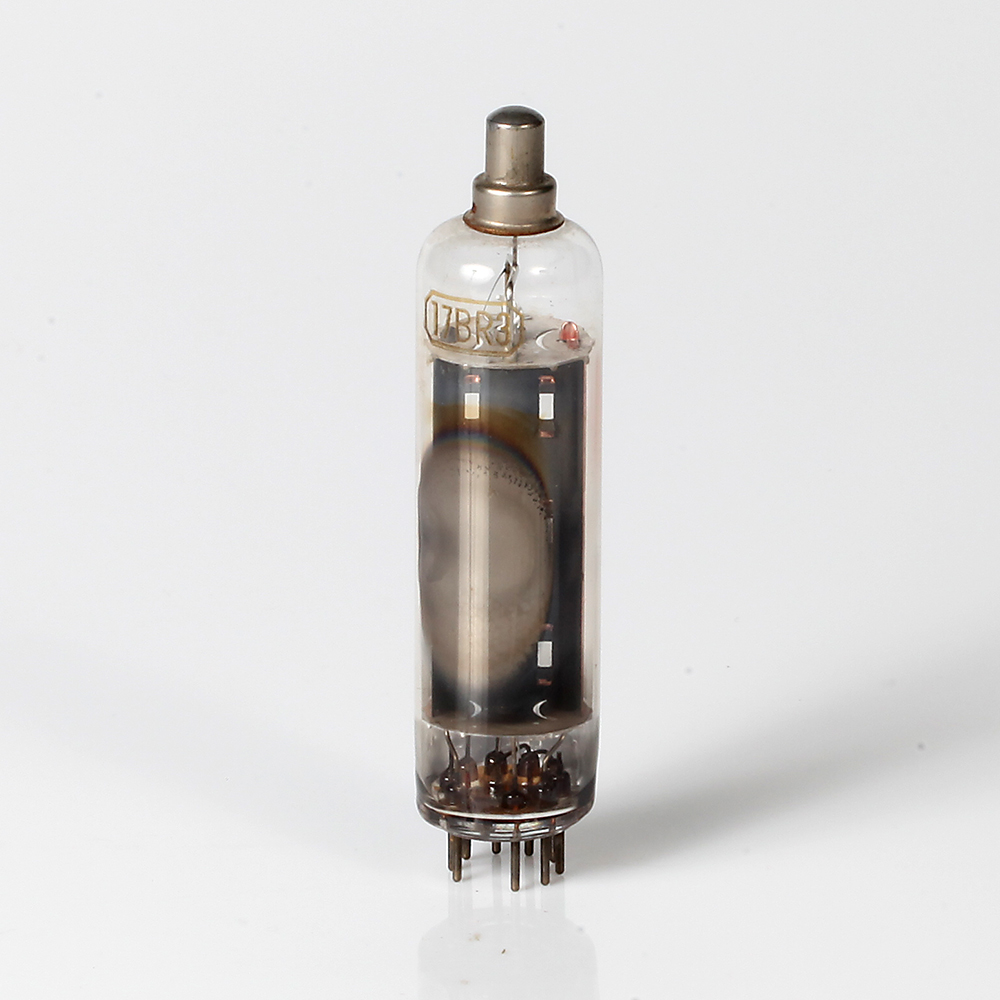

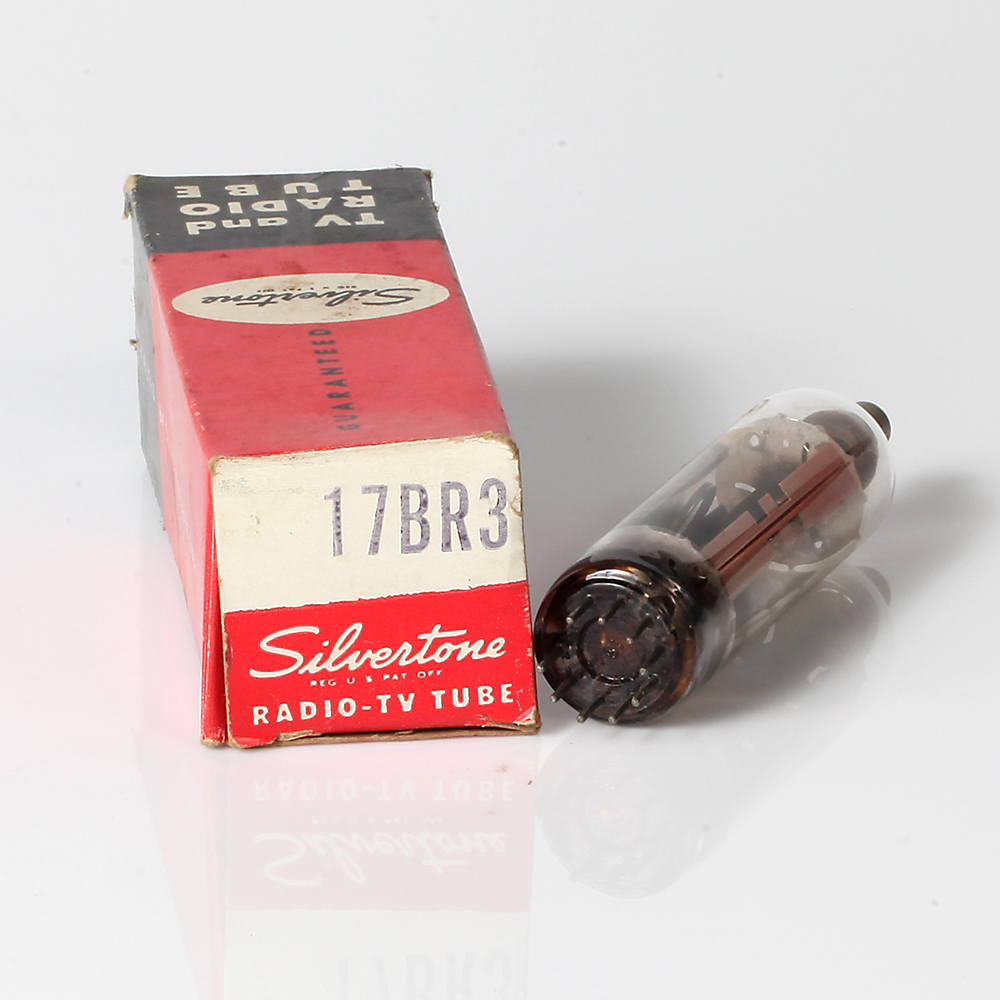

A válvula 17BR3 da Silvertone é uma válvula diodo de alta tensão, geralmente utilizada em circuitos de televisão antigos, especialmente em circuitos de alta tensão para a fonte de alimentação de tubos de raios catódicos (CRT).
Descrição da Válvula 17BR3
Características Gerais:
- Fabricante: Silvertone (marca da Sears, Roebuck and Co.)
- Tipo: Diodo de alta tensão
- Aplicações: Fontes de alimentação de alta tensão, circuitos de televisão, especialmente em TVs com CRT.
Detalhes Técnicos:
- Base: Noval (B9A)
- Filamento: 17V, 0.45A
- Configuração: Diodo de alta tensão
Parâmetros Elétricos:
- Tensão de Pico Inversa (PIV): Até 20 kV
- Corrente de Pico: Até 500 mA
- Corrente de Média: 250 mA
- Dissipação de Placa: 8.5W
Aplicações Comuns:
- Circuitos de Televisão: Utilizada principalmente na fonte de alta tensão de televisores com tubo de raios catódicos (CRT), onde é responsável pela retificação da alta tensão necessária para o funcionamento do CRT.
- Equipamentos de Alta Tensão: Pode ser aplicada em outros circuitos que requerem retificação de alta tensão.
Considerações Adicionais:
- Montagem e Uso: Deverá ser manuseada com cuidado, especialmente ao instalar em soquetes noval, devido às altas tensões envolvidas. Garantir ventilação adequada é importante para evitar sobreaquecimento e prolongar a vida útil da válvula.
- Segurança: Devido às altas tensões, medidas de segurança rigorosas devem ser seguidas ao trabalhar com esta válvula para evitar choques elétricos e outros riscos.
Especificações Adicionais:
- Resistência Interna: Tipicamente alta, adequada para operação em alta tensão.
- Uso em Equipamentos Antigos: Esta válvula é mais comum em equipamentos antigos, e substituições podem ser difíceis de encontrar; verifique com fornecedores especializados em componentes vintage.
