TUNG-SOL 17BF11
DUAL PENTODE
DIAGRAMA DE BASE COMPACTRON
JEDEC 9-58 JEDEC I2EZ
USO:
- DETECTOR FM
- SAÍDA DE ÁUDIO
- EM RECEPTORES DE TV
CÁTODO DE POTENCIAL ÚNICO REVESTIDO
Pode ser montado em qualquer posição

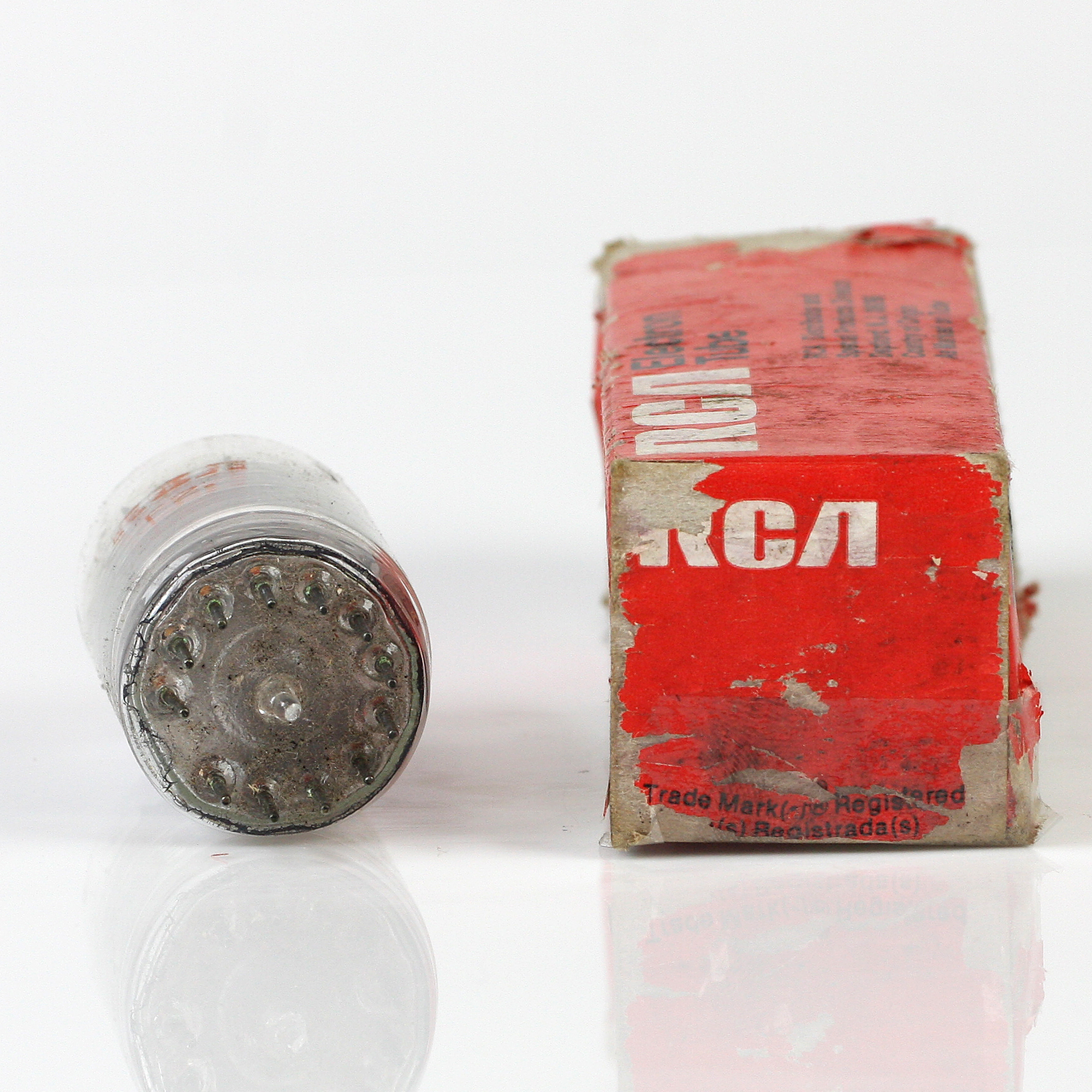

BASE DE BOTÃO DE 12 PINOS JEDEC E12-70

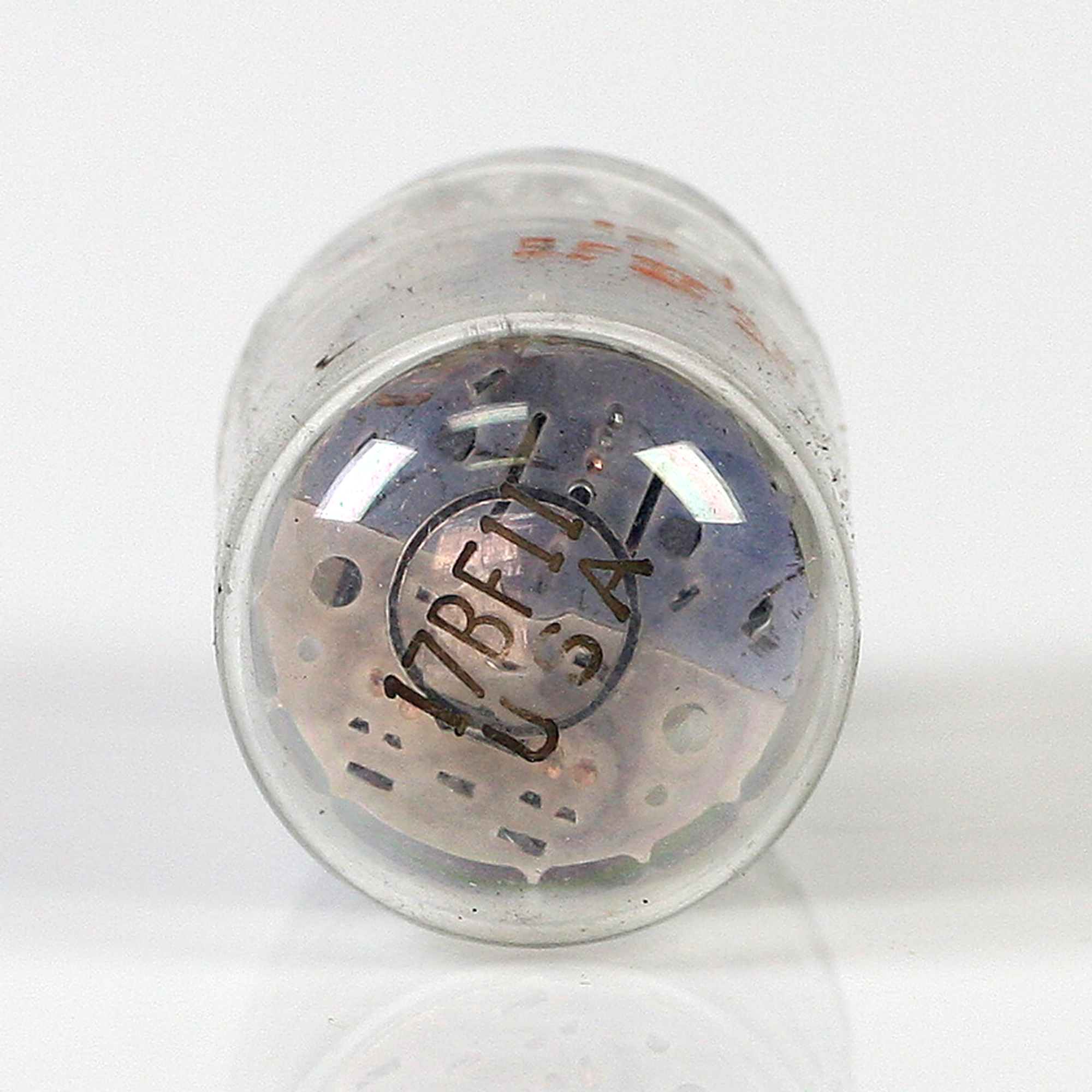

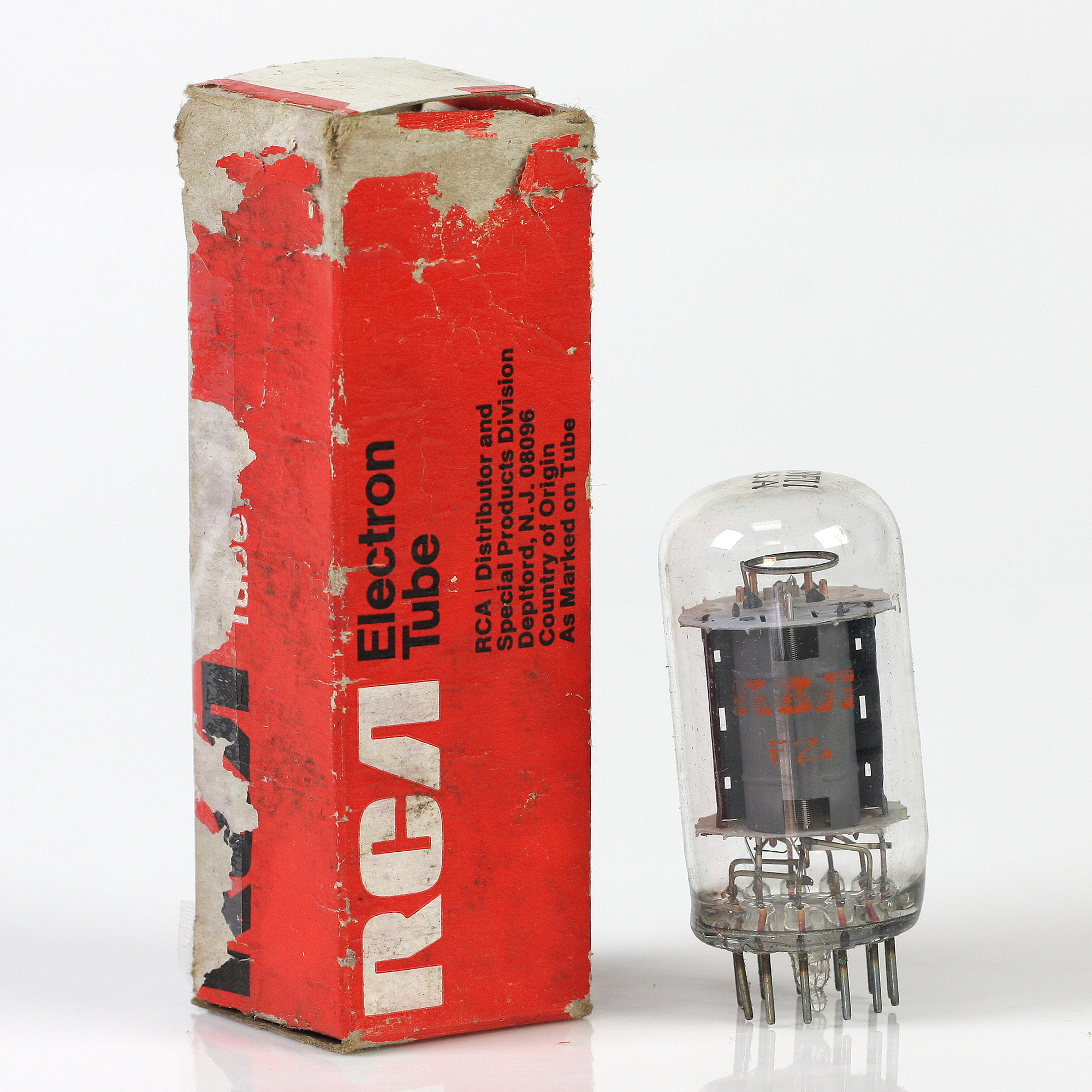

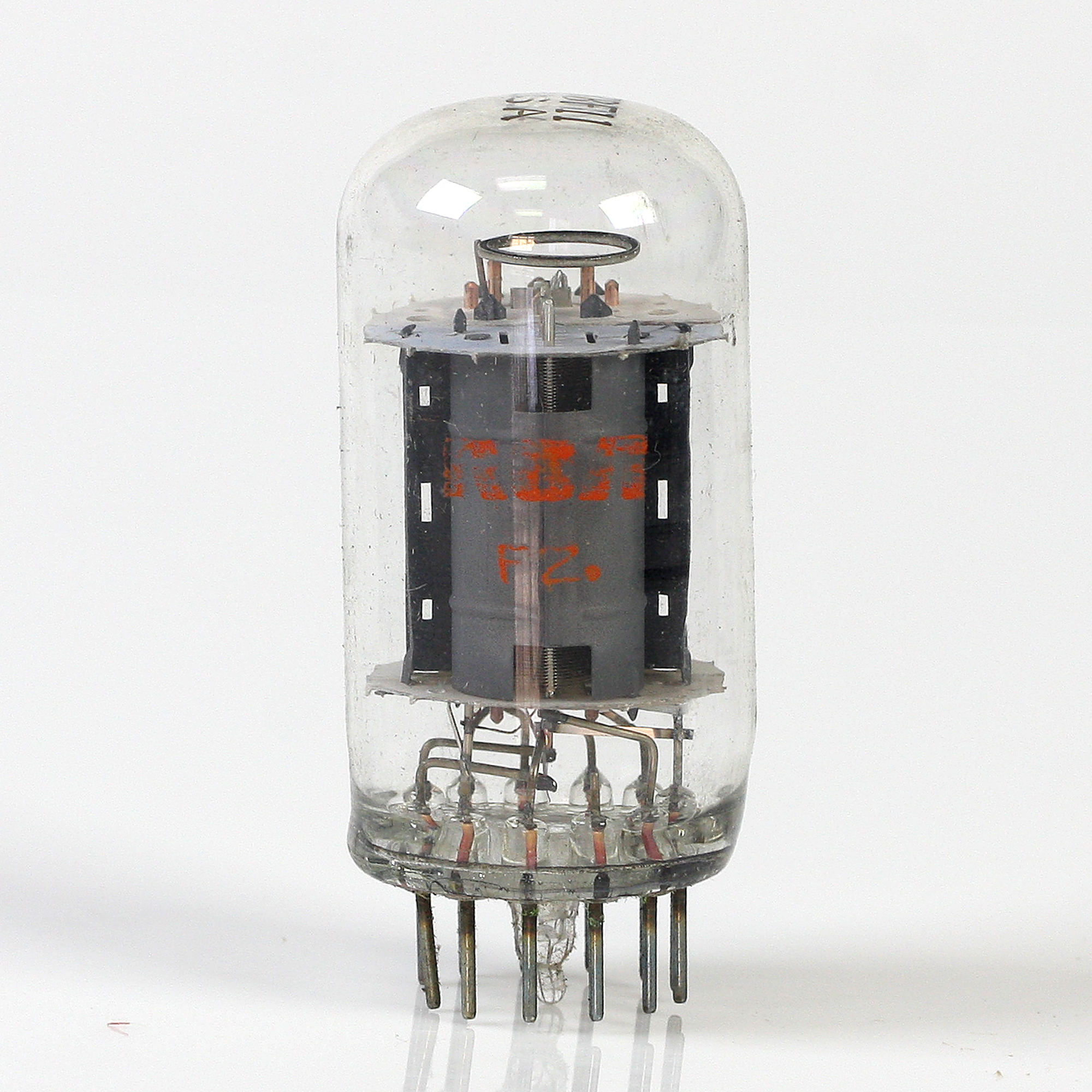

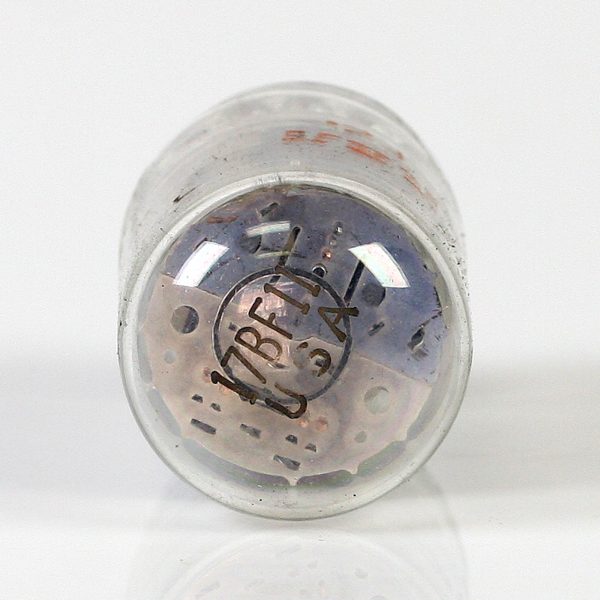

O TUNG-SOL 17BF11 é um Compactron de 12 pinos T-9 que contém dois pentodos diferentes. A Seção 1 é um pentodo de potência para aplicação de áudio. A Seção 2 é um pentodo de controle duplo destinado a ser usado como detector FM em circuitos de TV. Eletricamente, a Seção 2 é semelhante ao tipo 6DT6. Exceto pelas características do aquecedor, o 17BF11 é idêntico ao 6BF11.
CAPACITÂNCIAS DIRETAS ENTRE OS ELETRODOS (SEM BLINDAGEM EXTERNA)
- Pentodo 1:
- Grade 1 para placa: 0,24 pF
- Entrada: (G1 para H+K+1,5+G2): 10 pF
- Saída: (P para H+K+1,5+G2): 10 pF
- Pentodo 2:
- Grade 1 para placa: 0,036 pF
- Grade 1 para tudo (G1 para H+K+1,5+G2+P): 6,5 pF
- Grade 3 para placa: 0,07 pF
- Grade 3 para tudo (G3 para H+K+1,5+G2+P): 8,0 pF
- Grade 1 para grade 3: 0,1 pF
- Acoplamento – Placa para placa: 0,13 pF
CARACTERÍSTICAS E CLASSIFICAÇÕES DO AQUECEDOR
- Sistema de máximo design – ver padrão EIA R5-239
- Características médias: 16,8 VOLTS 0,45 AMPS.
- Tempo de aquecimento: 11 SEG.
- Limites da corrente fornecida: 0,45 ± 0,03 AMPS.
- Tensão máxima do aquecedor-cátodo para ambas as seções:
- Aquecedor negativo em relação ao cátodo: 200 VOLTS (total DC e pico)
- Aquecedor positivo em relação ao cátodo: 200 VOLTS (total DC e pico)
CONTINUA NA PRÓXIMA PÁGINA
COPYRIGHT 1964 POR TUNG-SOL LAMP WORKS INC.
DIVISÃO DE TUBOS ELETRÔNICOS, BLOOMFIELD, NEW JERSEY, EUA
PLACA 47006
TUNG-SOL 17BF11
CONTINUAÇÃO DA PÁGINA ANTERIOR
CLASSIFICAÇÕES MÁXIMAS
Sistema de máximo design – ver padrão EIA R5-239
SEÇÃO 1:
- Tensão de Placa: 165 VOLTS
- Tensão da Grade 2: 150 VOLTS
- Tensão de alimentação da Grade 2: 330 VOLTS
- Tensão positiva DC da Grade 3: 28 VOLTS
- Dissipação da Placa: 6,5 WATTS
- Dissipação da Grade 2: 1,8 WATTS
- Corrente do Cátodo: 150 MA
- Resistência do circuito da Grade 1:
- Bias fixo: 1 MEGOHM
- Bias automático: 0,5 MEGOHM
SEÇÃO 2:
- Tensão de Placa: 330 VOLTS
- Dissipação da Grade 2: 0,25 WATTS
- Corrente do Cátodo: 65 MA
CARACTERÍSTICAS MÉDIAS
SEÇÃO 1:
- Tensão de Placa: 145 VOLTS
- Tensão da Grade 2: 110 VOLTS
- Tensão da Grade 3: 6.0 VOLTS
- Tensão da Grade 1: -560 VOLTS
- Corrente de Placa: 36 MA
- Corrente da Grade 2: 3.0 MA
- Transcondutância Grade 1 para Placa: 8,600 uMHOS
SEÇÃO 2:
- Tensão de Placa: 150 VOLTS
- Tensão da Grade 2: 100 VOLTS
- Tensão da Grade 3: 0 VOLTS
- Corrente de Placa: 13 MA
- Corrente da Grade 2: 2.0 MA
- Transcondutância Grade 1 para Placa: 1,000 uMHOS
OPERAÇÃO TÍPICA – AMPLIFICADOR DE POTÊNCIA CLASSE A1
SEÇÃO 1:
- Tensão de Placa: 145 VOLTS
- Tensão da Grade 2: 110 VOLTS
- Tensão da Grade 1: -6.0 VOLTS
- Tensão de pico de áudio da Grade 1: 6.0 VOLTS
- Resistência de Carga: 3,000 OHMS
- Corrente máxima de sinal de Placa: 40 MA
- Corrente máxima de sinal da Grade 2: 90 MA
- Distorção Harmônica Total: 10%
- Potência de Saída: 2.4 WATTS
