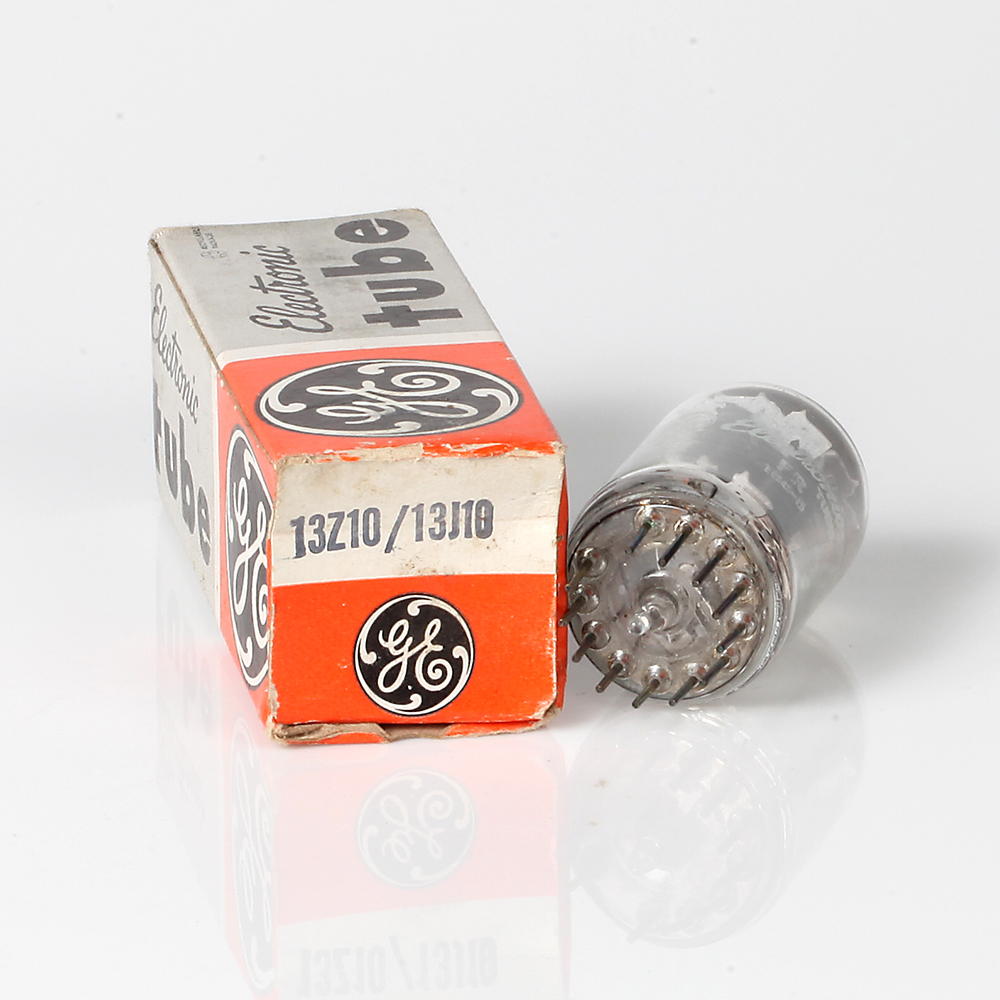

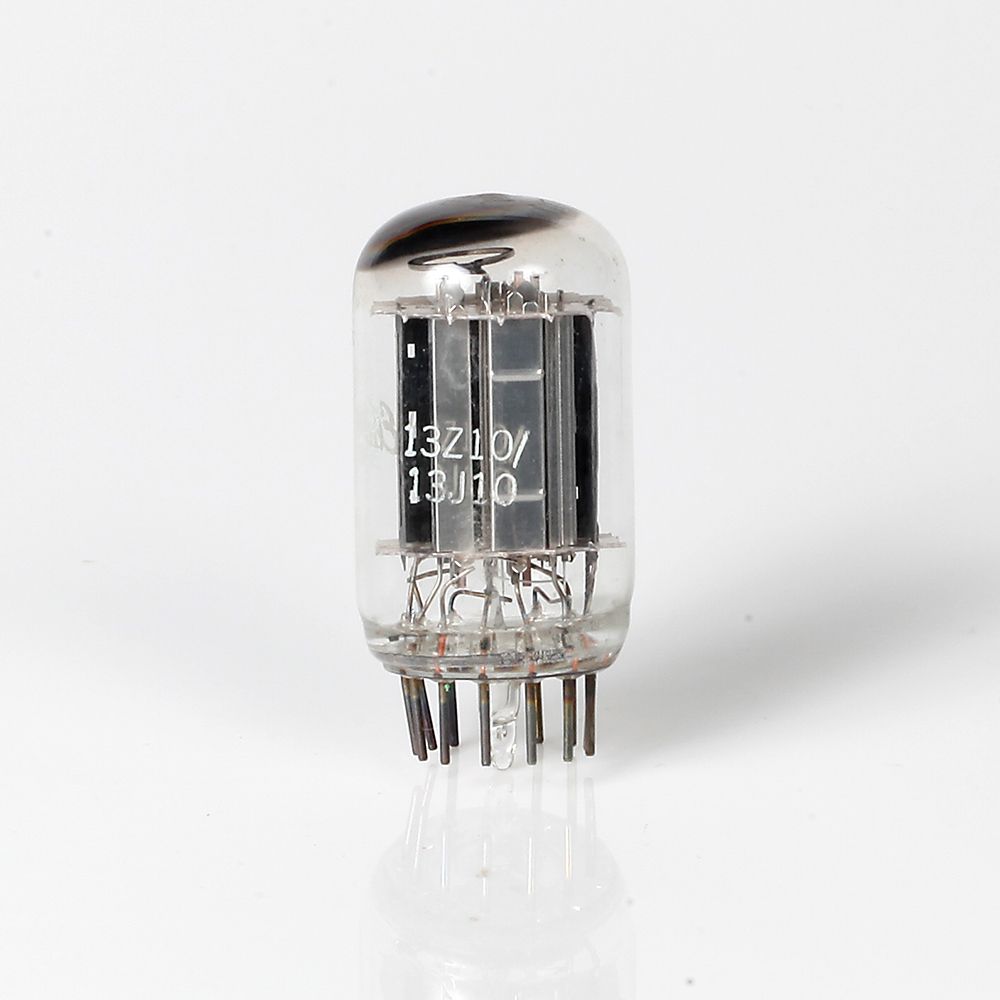

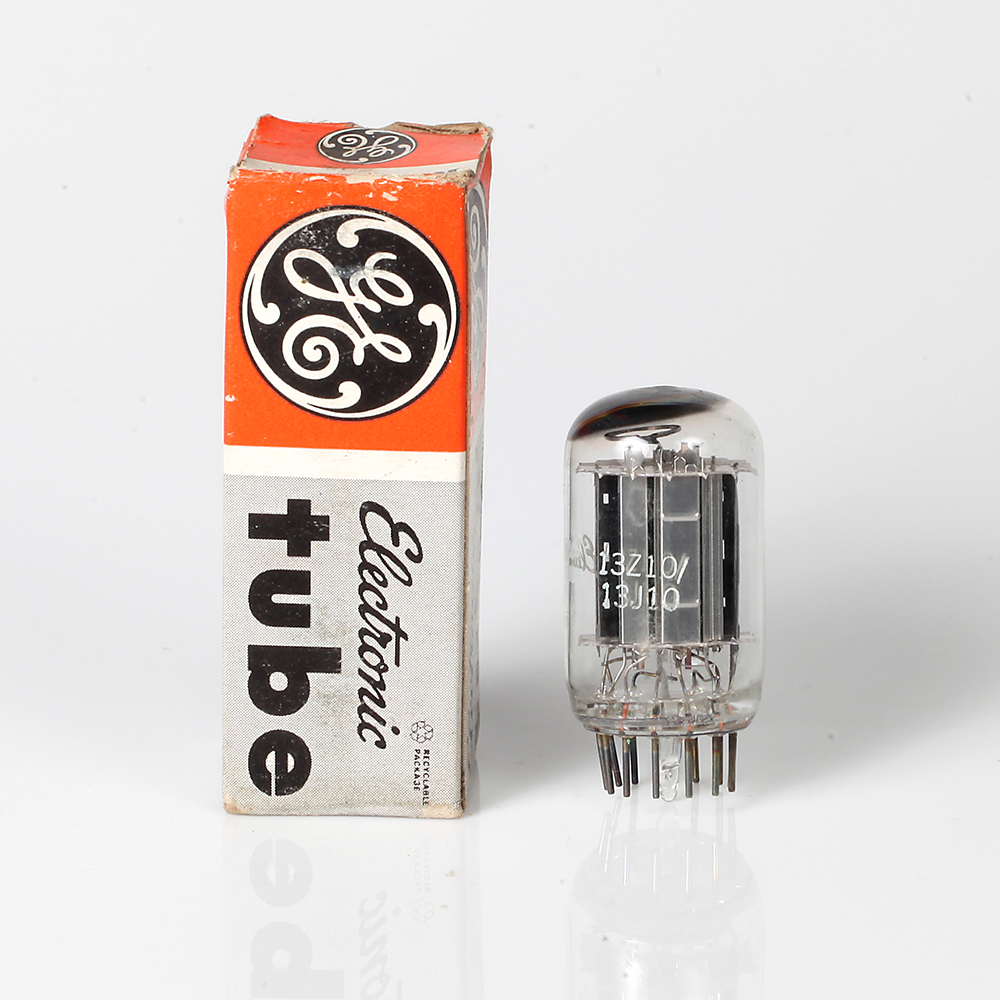

A válvula 13Z10 (também conhecida como 13J10) da General Electric é uma válvula dupla de triodo, projetada para ser usada em amplificadores de áudio e outras aplicações de amplificação. Esta válvula combina duas seções triodo em um único invólucro, permitindo uma amplificação eficiente e compacta.
Descrição da Válvula 13Z10/13J10
Características Gerais:
- Fabricante: General Electric
- Tipo: Válvula dupla (Triodo-Triodo)
- Aplicações: Amplificação de áudio, pré-amplificação, osciladores, e outras aplicações de amplificação.
Detalhes Técnicos:
- Base: Noval (B9A)
- Filamento: 13V, 0.6A (indicado pelo prefixo “13”)
- Configuração: Contém dois triodos idênticos.
Parâmetros Elétricos (para cada seção):
- Triodo:
- Tensão de placa (Vb): 250V
- Corrente de placa (Ib): 8mA
- Ganho (μ): 17
- Resistência interna (Ra): 10kΩ
- Transcondutância (gm): 1600 µmhos
Aplicações Comuns:
- Amplificadores de Áudio: Usada em estágios de pré-amplificação e amplificação de sinal, onde é necessária uma amplificação de áudio clara e eficiente.
- Osciladores: Utilizada em circuitos de osciladores devido à sua capacidade de amplificação estável.
- Circuitos de RF: Pode ser aplicada em amplificadores de RF de baixa potência.
Considerações Adicionais:
- Montagem e Uso: Deve ser manuseada com cuidado, especialmente ao instalar em soquetes noval. Garantir uma ventilação adequada é importante para evitar sobreaquecimento e prolongar a vida útil da válvula.
- Substituições e Equivalentes: A 13Z10/13J10 pode ter equivalentes com características semelhantes, mas ajustes no circuito podem ser necessários. Sempre verifique a compatibilidade específica antes de substituir.
Especificações Adicionais:
- Tensão de Grade (Vg): -1.5V (bias típico)
- Dissipação de Placa: Máximo de 2.5W por triodo
