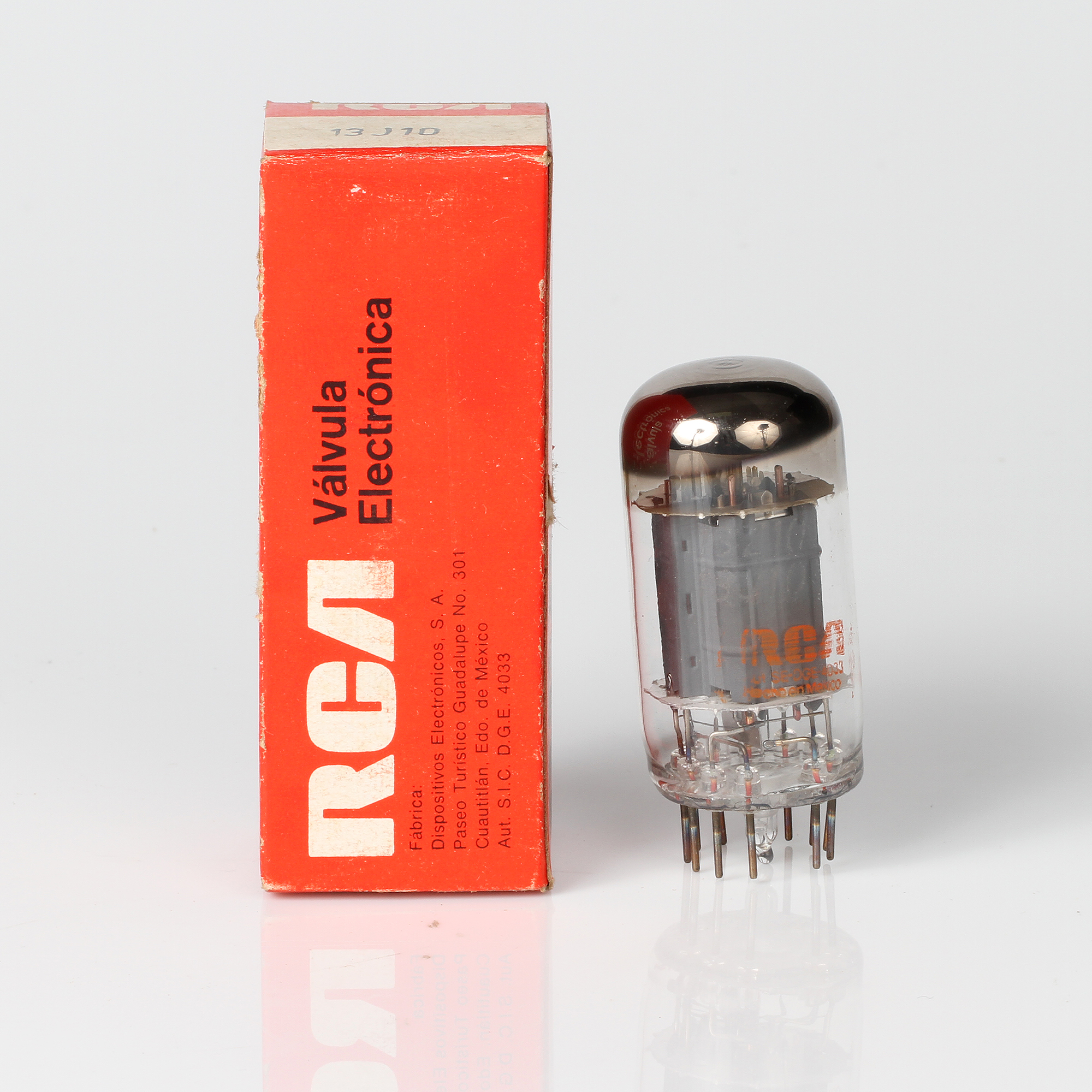

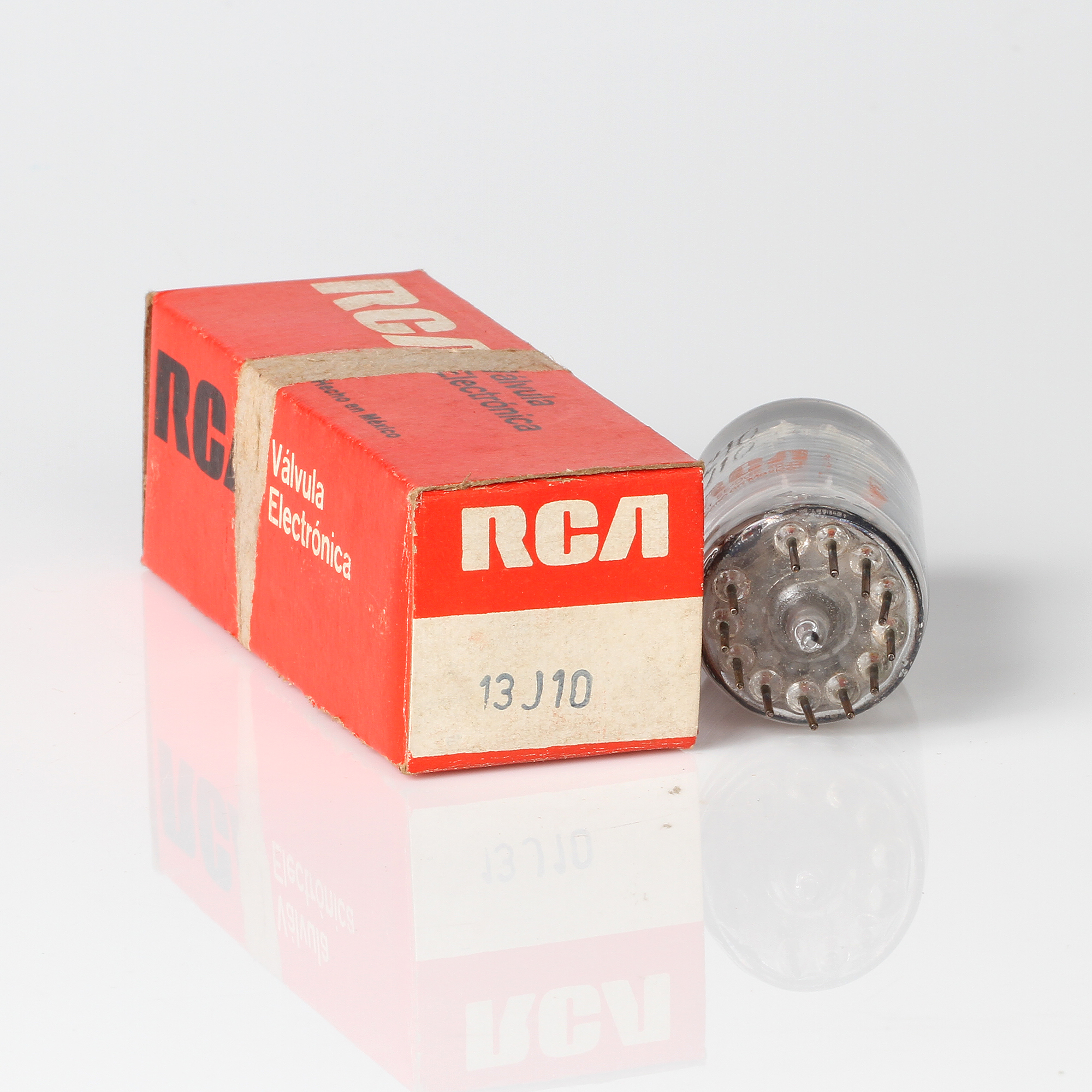

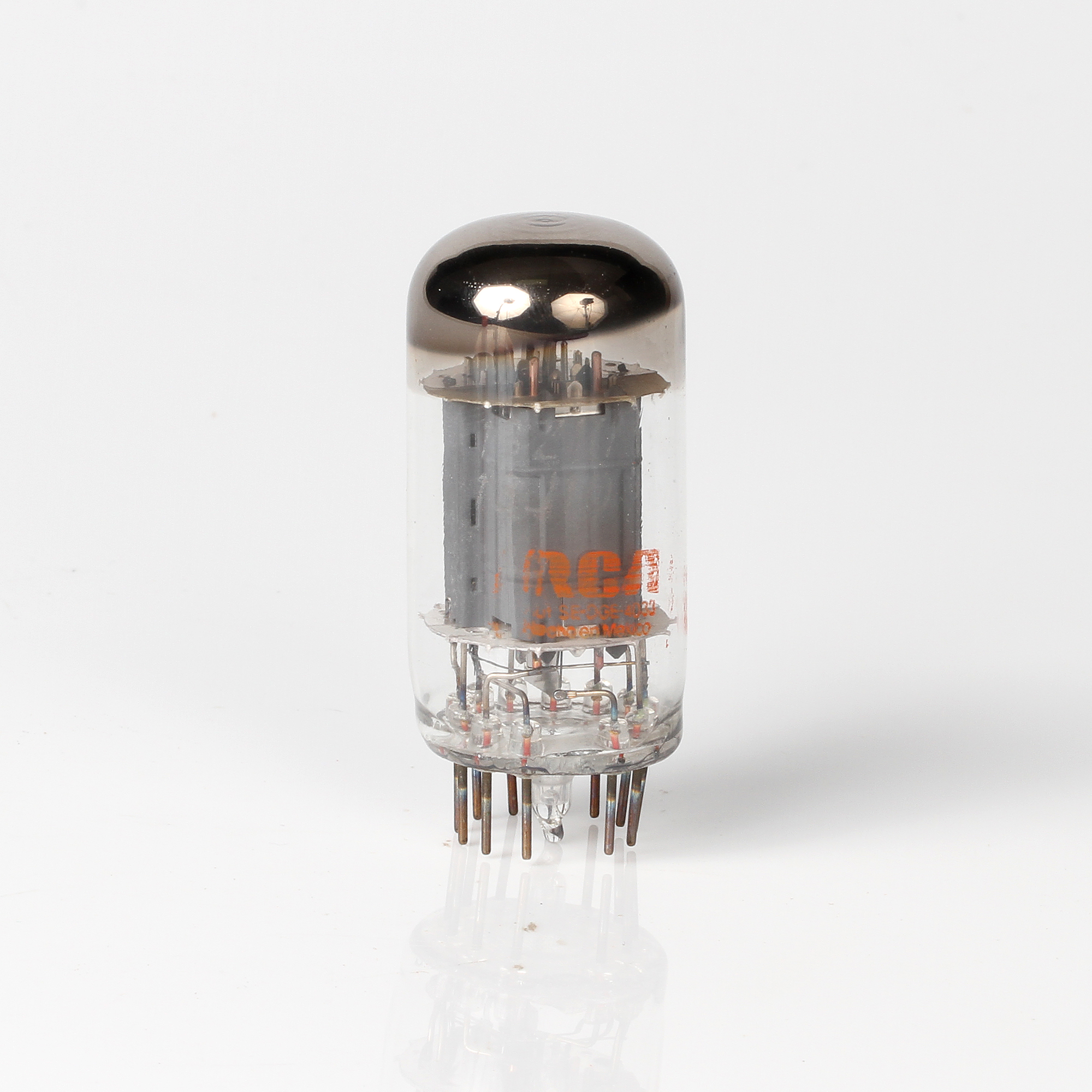

A válvula 13J10 da RCA é um díodo-duplo de alto-vácuo, projetada principalmente para uso em aplicações de televisão, particularmente na detecção de sinais de vídeo e áudio. Aqui estão as características e especificações da válvula 13J10:
Descrição e Classificação
- Tipo de Válvula: Díodo-duplo de alto-vácuo
- Aplicação Principal: Detecção de sinais de vídeo e áudio em receptores de televisão
- Características do Filamento: Aquecimento controlado, adequado para uso em circuitos com filamentos em série
Especificações Elétricas
- Cátodo: Revestido Unipotencial
- Tensão do Filamento (AC ou DC): 13.0V
- Corrente do Filamento: 0.3A
- Tempo de Aquecimento do Filamento: Rápido, adequado para operações rápidas
Especificações Mecânicas
- Posição de Montagem: Qualquer
- Envelope: Vidro
- Base: B7G, botão pequeno de 7 pinos
Ligações de Terminais
- Pin 1: Placa do Díodo 1
- Pin 2: Placa do Díodo 2
- Pin 3: Sem Conexão
- Pin 4: Filamento
- Pin 5: Filamento
- Pin 6: Cátodo do Díodo 2
- Pin 7: Cátodo do Díodo 1
Classificações Máximas
- Tensão de Placa Máxima: 300V
- Corrente de Placa Máxima: 20mA
Características e Operação Típica
- Tensão da Placa: 250V
- Corrente da Placa: 15mA
- Capacitância Intereletrodo: Baixa, para minimizar perdas de sinal e assegurar uma detecção eficiente
Estas especificações indicam que a 13J10 é uma válvula eficiente para a detecção de sinais de vídeo e áudio em sistemas de televisão, com um design que permite operação confiável e rápida.
