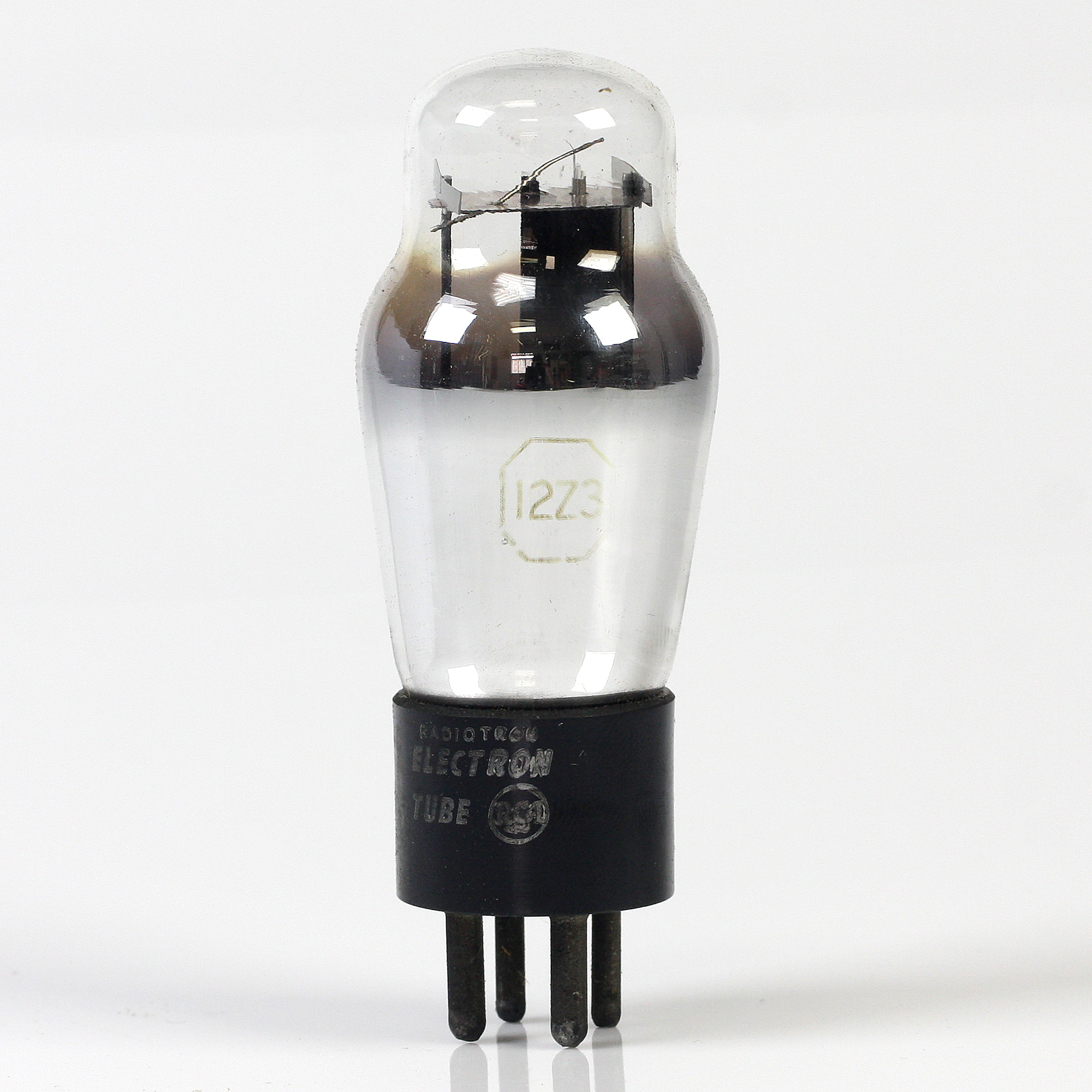

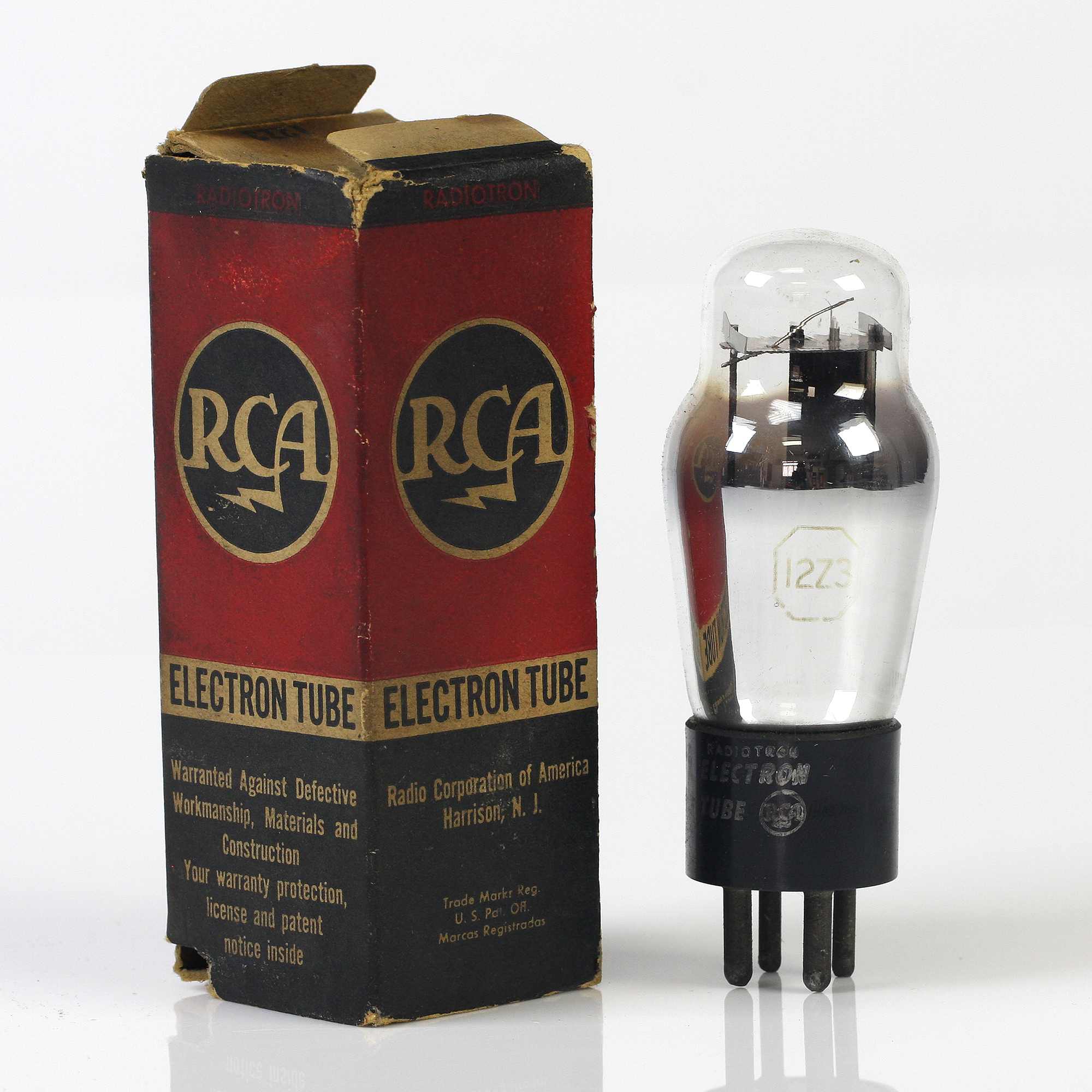

RCA 12Z3
RETIFICADOR DE MEIA-ONDA
O 12Z3 é um retificador de meia-onda de alto vácuo do tipo cátodo-aquecedor, projetado para uso em circuitos adequados para fornecer energia DC a partir de uma linha de energia AC. É destinado para uso em receptores “sem transformador” do tipo “universal”. A adaptabilidade do 12Z3 a tais receptores é facilitada pelo design do aquecedor, que permite operação em série conveniente com outros tipos de tubos.
CARACTERÍSTICAS
- Tensão do Aquecedor (AC ou DC): 12,6 Volts
- Corrente do Aquecedor: 0,3 Ampere
- Tensão da Placa AC (RMS): 250 máx. Volts
- Tensão Inversa de Pico: 700 máx. Volts
- Corrente de Saída DC: 60 máx. Milliamperes
- Bulbo: ST-12
- Base: Pequena de 4 Pinos
INSTALAÇÃO

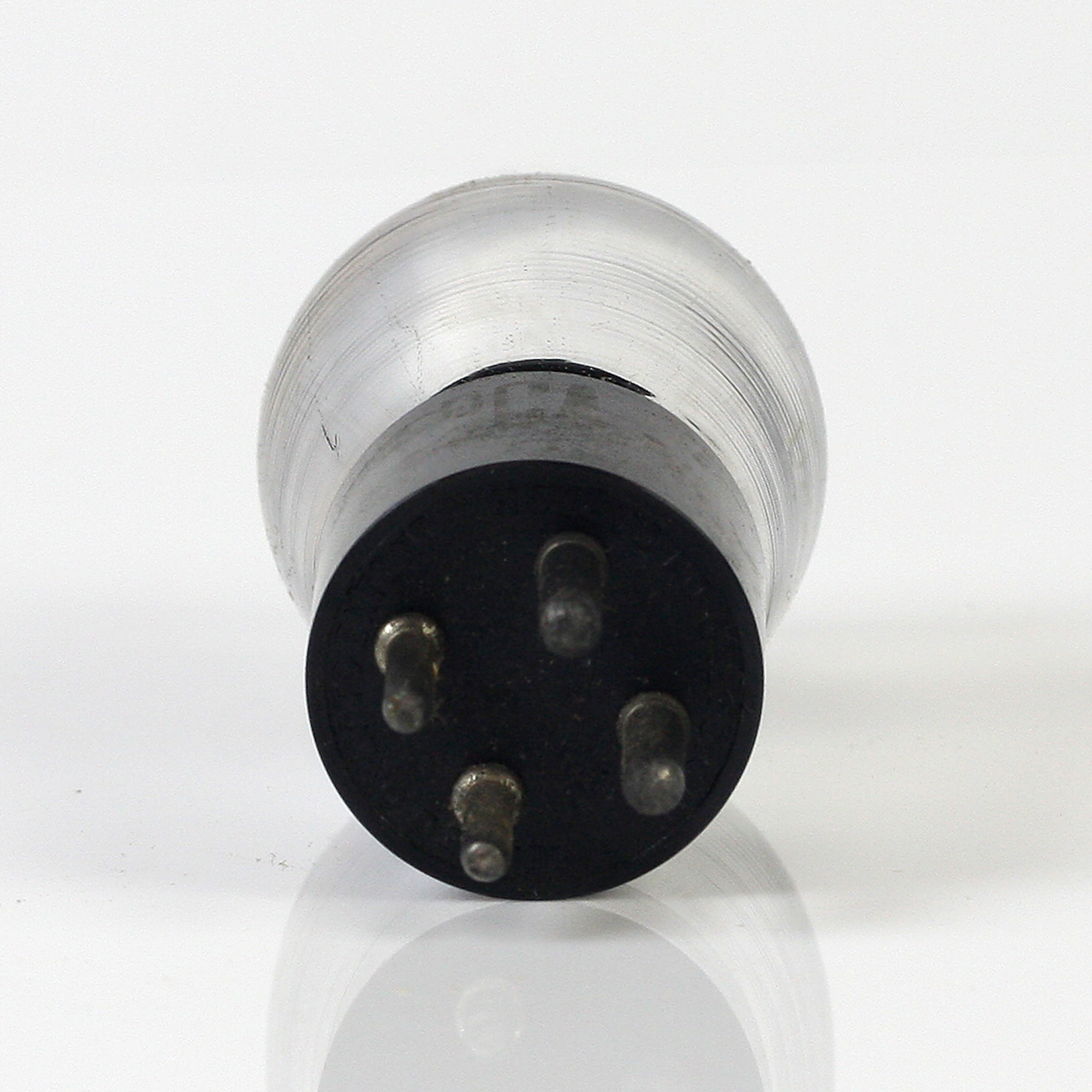

Os pinos da base do 12Z3 encaixam no soquete padrão de quatro contatos, que pode ser instalado para segurar o tubo em qualquer posição. Deve-se fornecer ventilação suficiente para permitir a circulação livre de ar ao redor do tubo, evitando o superaquecimento.
O aquecedor de 12,6 volts do 12Z3 é projetado para operar sob condições normais de variação de tensão da linha sem afetar materialmente o desempenho ou a durabilidade deste tubo. Para a operação do 12Z3 em série com aquecedores de outros tipos com corrente de 0,3 ampere, a corrente no circuito do aquecedor deve ser ajustada para 0,3 ampere para a tensão de alimentação normal. A diferença de potencial DC entre o aquecedor e o cátodo deve ser limitada a 350 volts.
CARACTERÍSTICAS DE OPERAÇÃO
APLICAÇÃO
Como retificador de meia-onda, o 12Z3 é particularmente útil em receptores “sem transformador” do tipo “universal”. As condições para este serviço são fornecidas em CARACTERÍSTICAS.
Recomenda-se um filtro do tipo entrada de condensador para uso com este tubo, a fim de obter uma tensão de saída DC o mais alta possível. Uma capacitância de entrada grande, da ordem de 16 µF, é desejável. Curvas típicas de saída para vários valores de condensadores de entrada são mostradas no diagrama a seguir. Como suplemento às curvas com tensão de entrada AC, uma curva tracejada está incluída para mostrar a saída quando o receptor é operado a partir de uma linha de energia DC.
