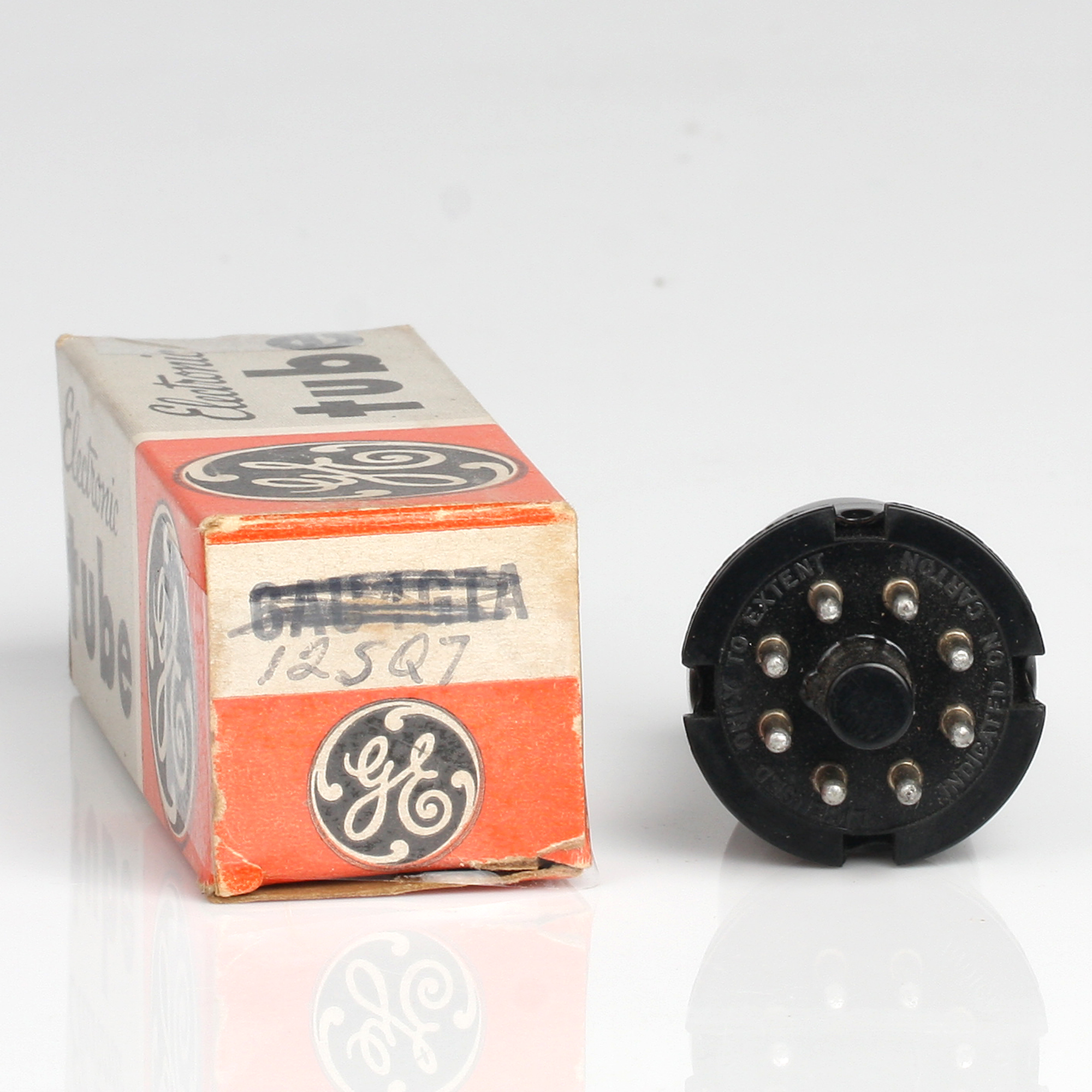

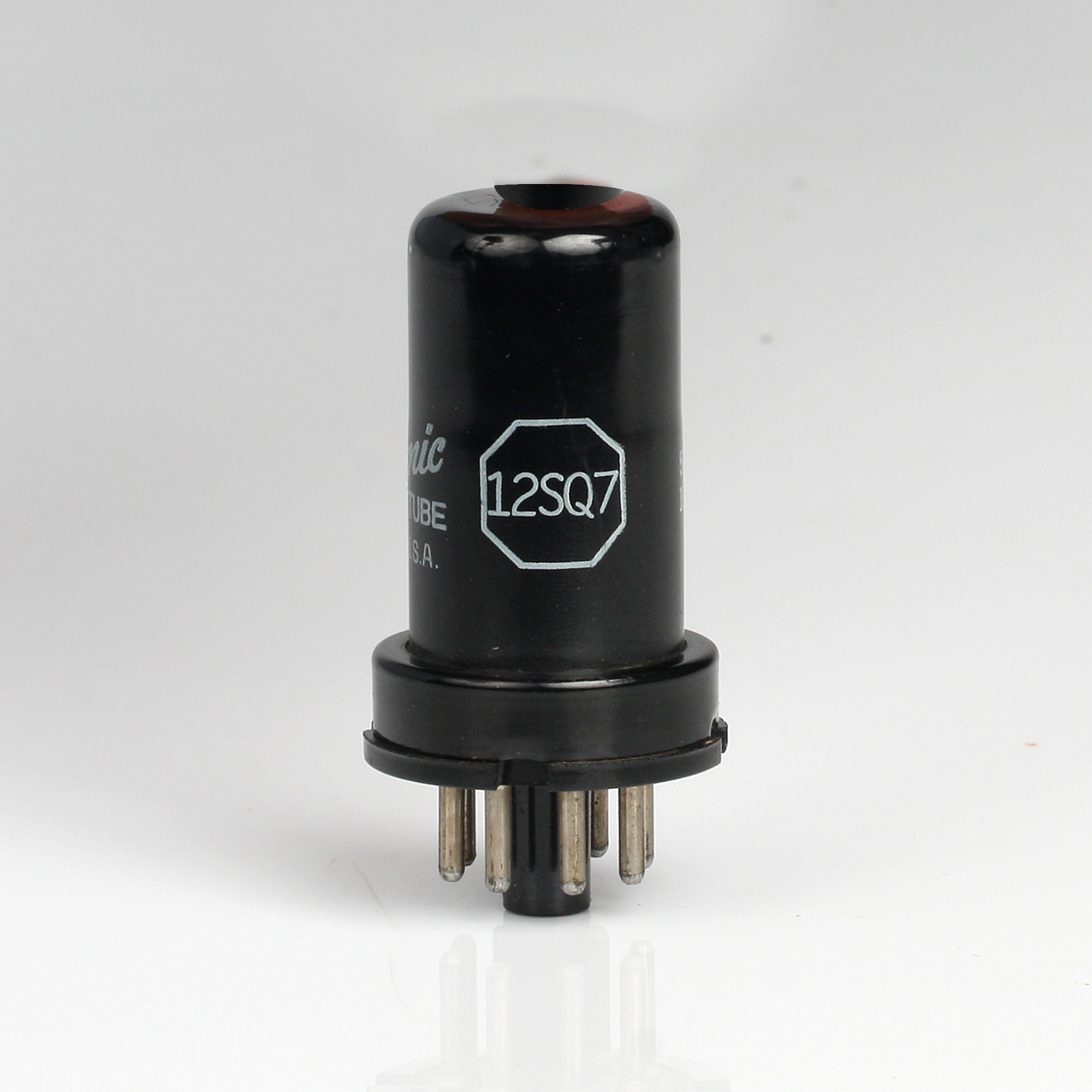

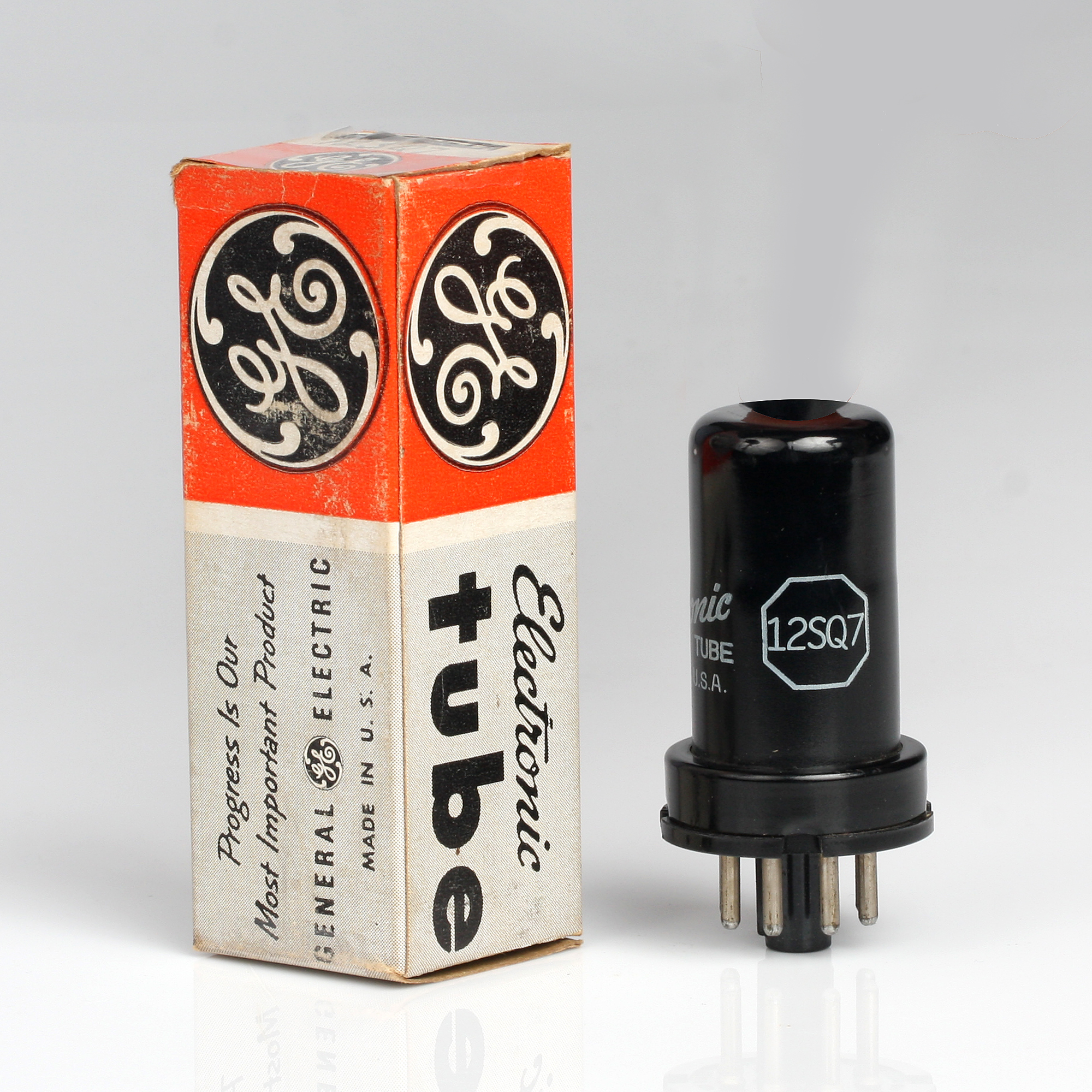

O 12SQ7 é uma válvula eletrônico de alta frequência produzido pela General Electric, utilizado principalmente em receptores de rádio AM. Abaixo estão as especificações técnicas e características deste tubo:
Especificações Técnicas do 12SQ7
- Tipo: Diodo duplo-triodo
- Aquecimento: Indireto
- Voltagem de aquecimento (Vh): 12.6V
- Corrente de aquecimento (Ah): 0.15A
Triodo
- Tensão de placa (Va): 250V
- Corrente de placa (Ia): 0.9mA
- Fator de amplificação (μ): 70
- Transcondutância (gm): 1250 µmhos
Diodos
- Tensão máxima inversa (Vr): 150V
- Corrente máxima de placa (Iav): 0.5mA (por diodo)
Características Gerais
- Construção: Válvula termiônica com aquecimento indireto, combinando dois diodos e um triodo no mesmo envelope.
- Base: Octal (8 pinos)
- Aplicações Típicas: Detecção e amplificação de áudio em receptores de rádio AM. Os diodos são usados para detecção de sinal, enquanto o triodo é usado para amplificação de áudio.
- Equivalentes: Este tubo pode ter equivalentes em outras designações e marcas, como 12SQ7GT.
Pinagem do 12SQ7
- Pino 1: Não utilizado
- Pino 2: Filamento
- Pino 3: Placa do diodo 2
- Pino 4: Placa do diodo 1
- Pino 5: Placa do triodo
- Pino 6: Não utilizado
- Pino 7: Filamento
- Pino 8: Cátodo (comum aos diodos e ao triodo)
Considerações e Cuidados
- Manuseio Seguro: Devido às altas tensões envolvidas, é essencial manusear o 12SQ7 com cuidado. Certifique-se de que o equipamento esteja desligado e descarregado antes de qualquer substituição ou manutenção.
- Substituição: Ao substituir um 12SQ7, verifique a compatibilidade com o circuito e as especificações exigidas pelo fabricante do equipamento para garantir o funcionamento correto e seguro.
Notas Adicionais
- Durabilidade: A vida útil do 12SQ7 pode variar dependendo das condições de operação e do ambiente. Manter o equipamento em bom estado de funcionamento e operar dentro das especificações recomendadas pode ajudar a prolongar a vida útil da válvula.
