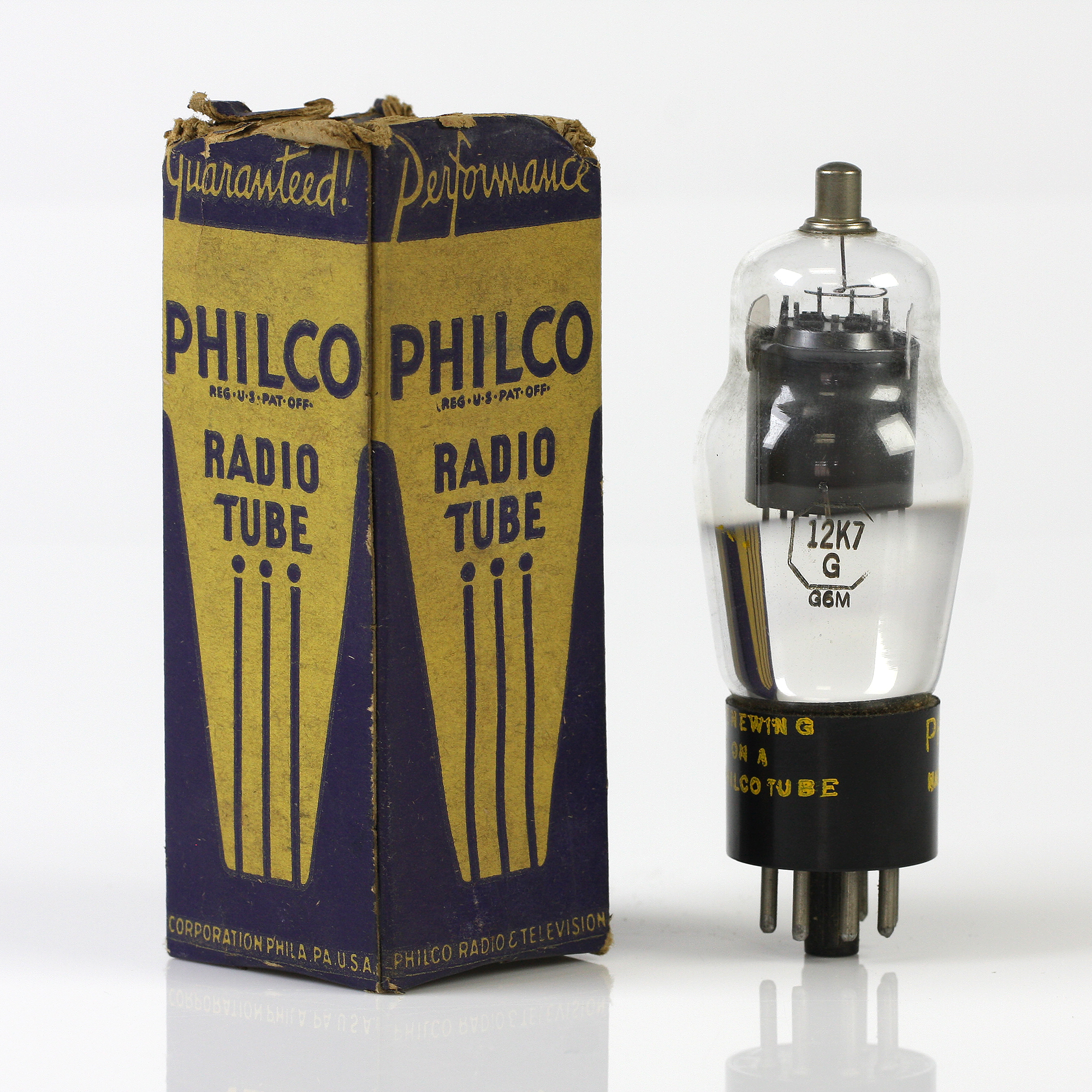

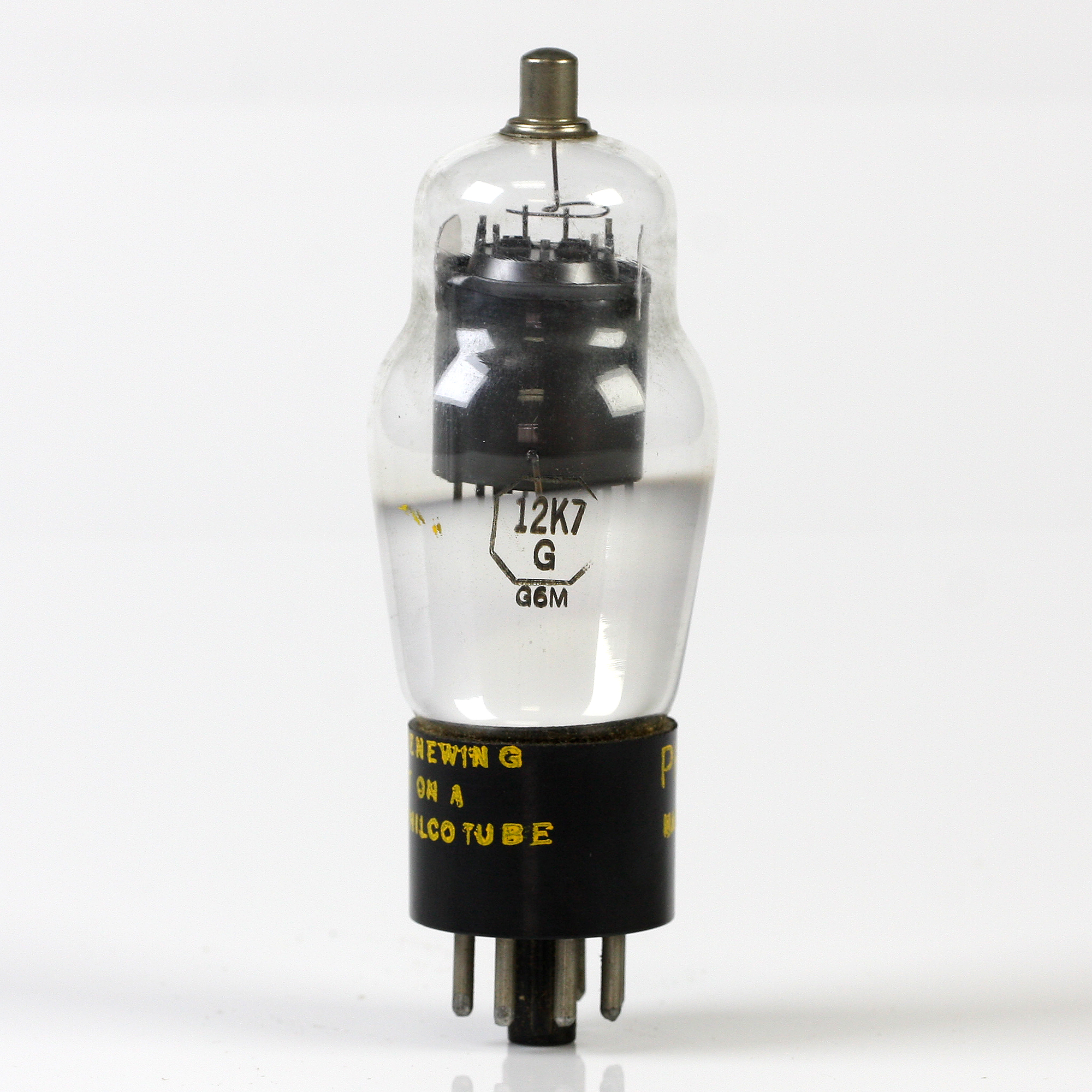

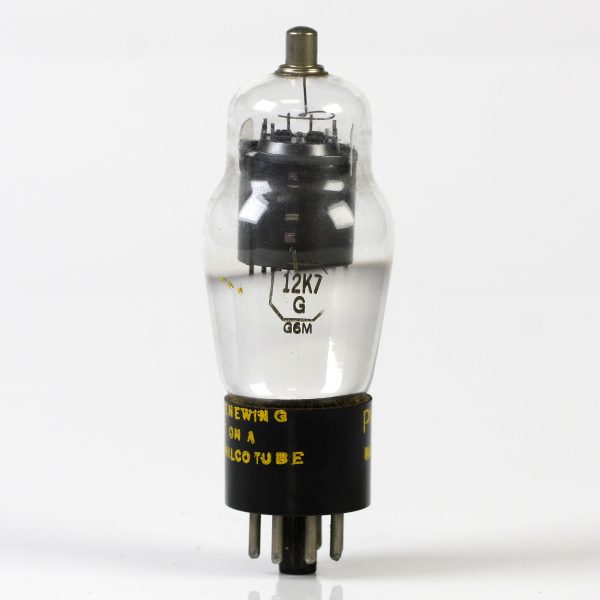

Válvula 12K7G – PHILCO

12K7GT – Manual

PENTODO

CÁTODO UNIPOTENCIAL REVESTIDO

AQUECEDOR

• 12,6 VOLTS 150 mA
• AC OU DC

QUALQUER POSIÇÃO DE MONTAGEM

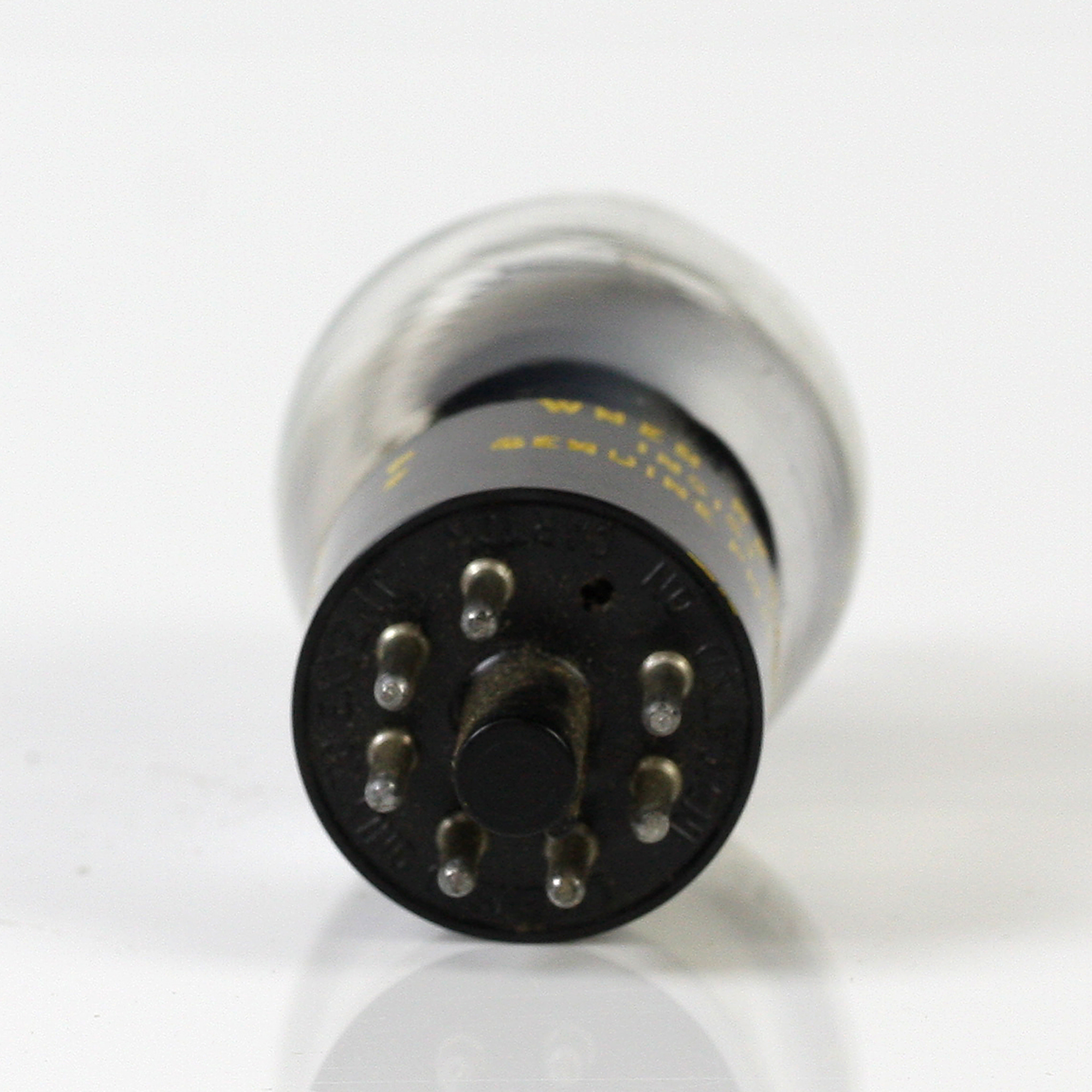

VISTA INFERIOR

PEQUENO DISCO

PINO OCTAL

MANGA METÁLICA

BULBO DE VIDRO

O 12K7GT É UM AMPLIFICADOR PENTODO DE VARIÁVEL MU NA CONSTRUÇÃO DE VIDRO OCTAL. É ADEQUADO PARA USO COM AVC EM AMPLIFICADORES RF E IF E MINIMIZA A MODULAÇÃO CRUZADA.

CAPACITÂNCIAS DIRETAS ENTRE ELETRODOS

• GRADE PARA PLACA (G PARA P): MÁX. 0,005 µµF
• ENTRADA: 6, PARA (HHK+G, HS+IS): 4,6 µµF
• SAÍDA: P PARA (HHK+G+HS+IS): 12 µµF

CLASSIFICAÇÕES

INTERPRETADAS DE ACORDO COM O PADRÃO RMA MB-210

• TENSÃO DO AQUECEDOR: 12,6 VOLTS
• TENSÃO MÁXIMA AQUECEDOR-CÁTODO: 50 VOLTS
• TENSÃO MÁXIMA DA PLACA: 300 VOLTS
• TENSÃO MÁXIMA DA GRADE 2: 125 VOLTS
• TENSÃO MÁXIMA DE FORNECIMENTO DA GRADE 2: 500 VOLTS
• TENSÃO MÁXIMA POSITIVA DA GRADE 1 DC: 0 VOLTS
• DISSIPAÇÃO MÁXIMA DA PLACA: 2,75 WATTS
• DISSIPAÇÃO MÁXIMA DA GRADE 2: 0,35 WATT

CONDIÇÕES E CARACTERÍSTICAS TÍPICAS DE OPERAÇÃO

CLASS A1 AMPLIFICADOR

• TENSÃO DO AQUECEDOR: 12,6 VOLTS
• CORRENTE DO AQUECEDOR: 150 mA
• TENSÃO DA PLACA: 100, 250, 250 VOLTS
• PONTO DE CONTATO P6 CONECTADO AO PINO 48 NO SOQUETE
• TENSÃO DA GRADE 2: 100, 100, 125 VOLTS
• TENSÃO DA GRADE 1: -3, -3 VOLTS
• RESISTÊNCIA DA PLACA (APROX.): 0,15, 0,8, 0,6 MEGAOHMS
• TRANSCONDUCTÂNCIA: 1650, 1450, 1650 µMHOS
• CORRENTE DA PLACA: 9,5, 7, 10,5 mA
• CORRENTE DA GRADE 2: 2,1, 1,7, 2,6 mA
• TENSÃO DA GRADE 1 PARA Gm = 2 µMHOS (APROX.): -38,5, -42,5, -52,5 VOLTS

GRÁFICO DE VOLTAGEM DA PLACA (12K7GT)

• CONEXÃO DO PENTODO
• Ef = 12,6 Volts
• Ec0 = 100 Volts
• Ecs = 0 Volts

GRÁFICO DE VOLTAGEM DA PLACA (12K7GT)

• CONEXÃO DO PENTODO
• Ef = 12,6 Volts
• Ec0 = 250 Volts
• Ec1 = -3 Volts
• Ecs = 0 Volts

GRÁFICO DE CARACTERÍSTICAS DE SAÍDA

• VOLTAGE GRID 2

COPYRIGHT 1949 BY TUNG-SOL LAMP WORKS INC. DIVISÃO DE TUBOS ELETRÔNICOS NEWARK, NEW JERSEY, EUA.
