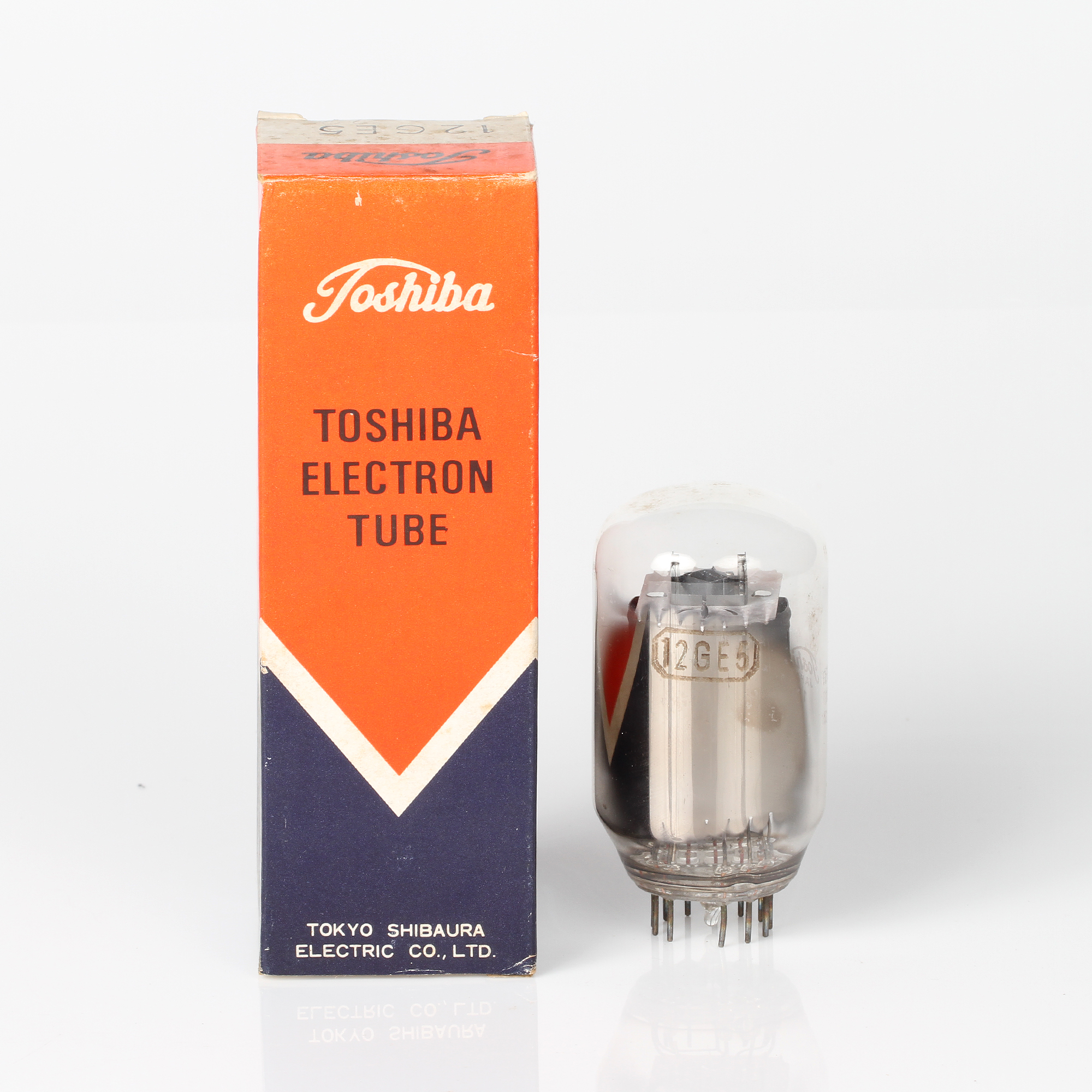

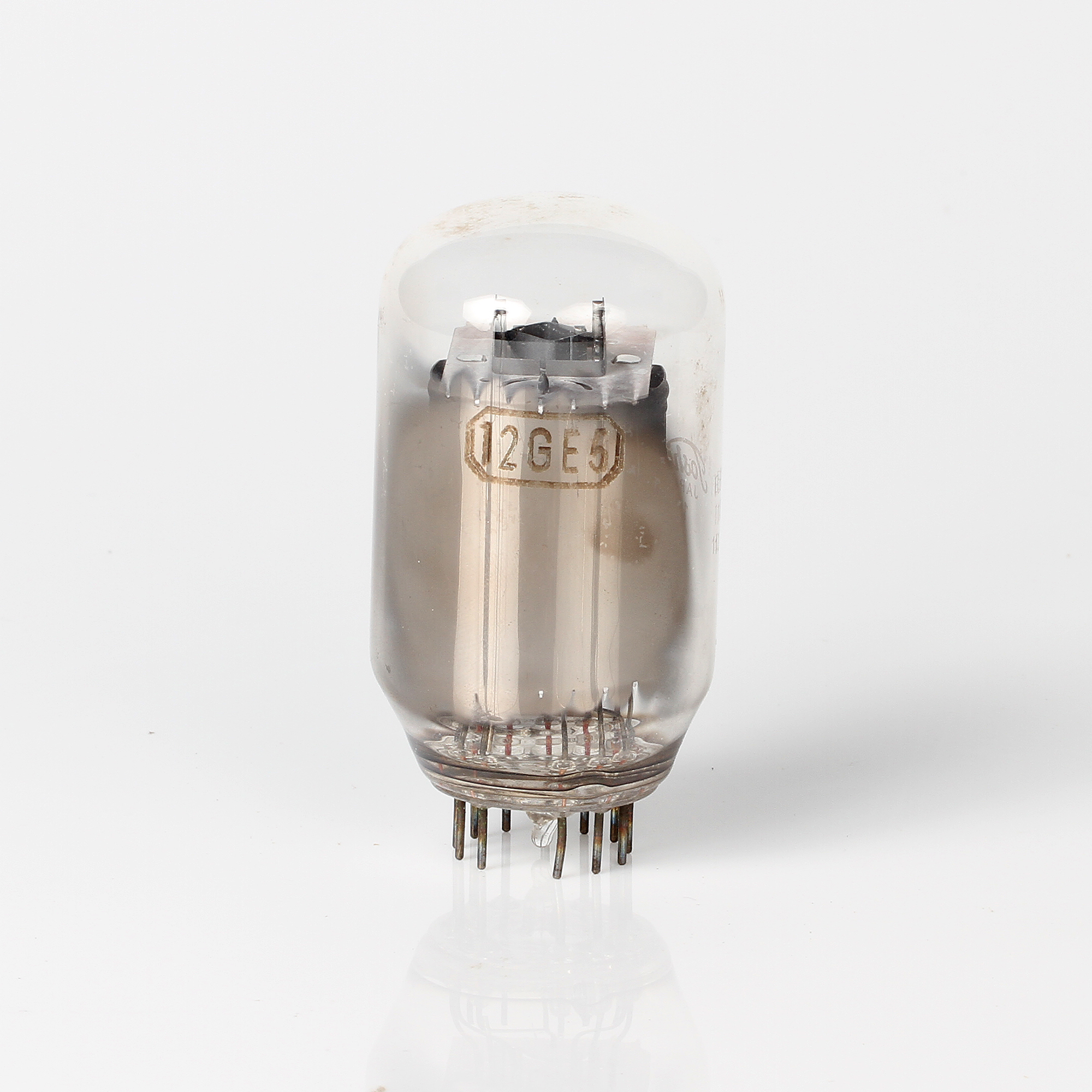

Válvula 12GE5 – TOSHIBA
Especificações e Características da Válvula 12GE5
- Tipo: Tétrodo de Feixe de Potência
- Filamento:
- Tensão: 12,6 Volts
- Corrente: 1,2 Amperes
- Posição de Montagem: Qualquer posição

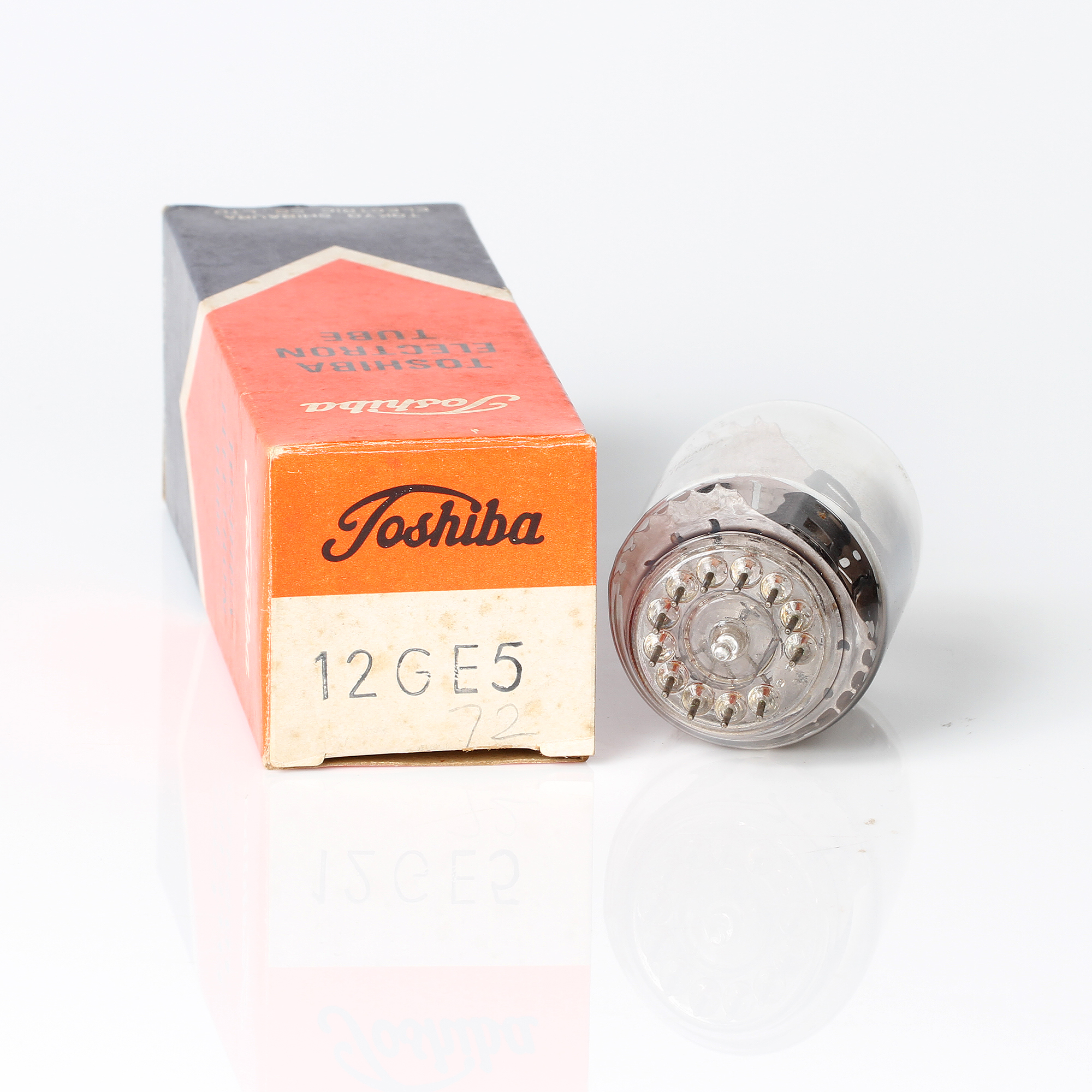

- Visão Inferior da Lâmpada de Vidro
- Base Noval (9 pinos)
Características Elétricas
- Capacitâncias Diretas Entre Eletrodos (Sem Blindagem Externa):
- Grade para Placa (G1 para P): Máx. 8,5 pF
- Entrada (G1 para K): 11 pF
- Saída (P para K): 9,5 pF
- Classificações (Interpretadas de Acordo com o Padrão RMA Nº-210):
- Tensão do Filamento: 12,6 Volts
- Tensão Máxima da Placa: 250 Volts
- Tensão Máxima da Grade 2: 150 Volts
- Tensão Máxima da Grade 1: -40 Volts
- Corrente Máxima da Placa: 75 mA
- Condições de Operação e Características Típicas:
- Classe AB1; Amplificador de Potência de Áudio
- Tensão do Filamento: 12,6 Volts
- Corrente do Filamento: 1,2 A
- Tensão da Placa: 250 Volts
- Tensão da Grade 2: 150 Volts
- Tensão da Grade 1: -17,5 Volts
- Corrente da Placa: 48 mA
- Corrente da Grade 2: 10 mA
- Resistência da Placa (Aprox.): 22 kOhms
- Transcondutância: 4600 µMHOS
Aplicações
A válvula 12GE5 é um tétrodo de feixe de potência adequado para uso em amplificadores de áudio de alta fidelidade e em aplicações de RF de alta potência. Ela proporciona uma operação eficiente e estável, sendo uma excelente escolha para projetos que exigem alta potência e baixa distorção.
Capacidades Intereletrodo Diretas (Sem Blindagem Externa)
- Capacitância Grade para Placa (G1 para P): Máx. 8,5 pF
- Capacitância de Entrada (G1 para K): 11 pF
- Capacitância de Saída (P para K): 9,5 pF
Condições de Operação e Características Típicas
- Classe AB1; Amplificador de Potência de Áudio
- Tensão do Filamento: 12,6 Volts
- Corrente do Filamento: 1,2 A
- Tensão da Placa: 250 Volts
- Tensão da Grade 2: 150 Volts
- Tensão da Grade 1: -17,5 Volts
- Corrente da Placa: 48 mA
- Corrente da Grade 2: 10 mA
- Resistência da Placa (Aprox.): 22 kOhms
- Transcondutância: 4600 µMHOS
Notas Adicionais
- A válvula 12GE5 é projetada para fornecer alta potência com baixa distorção em amplificadores de áudio de alta fidelidade. Seu design robusto e capacidade de operar em um amplo intervalo de tensões a tornam uma escolha confiável para diversas aplicações de potência.
