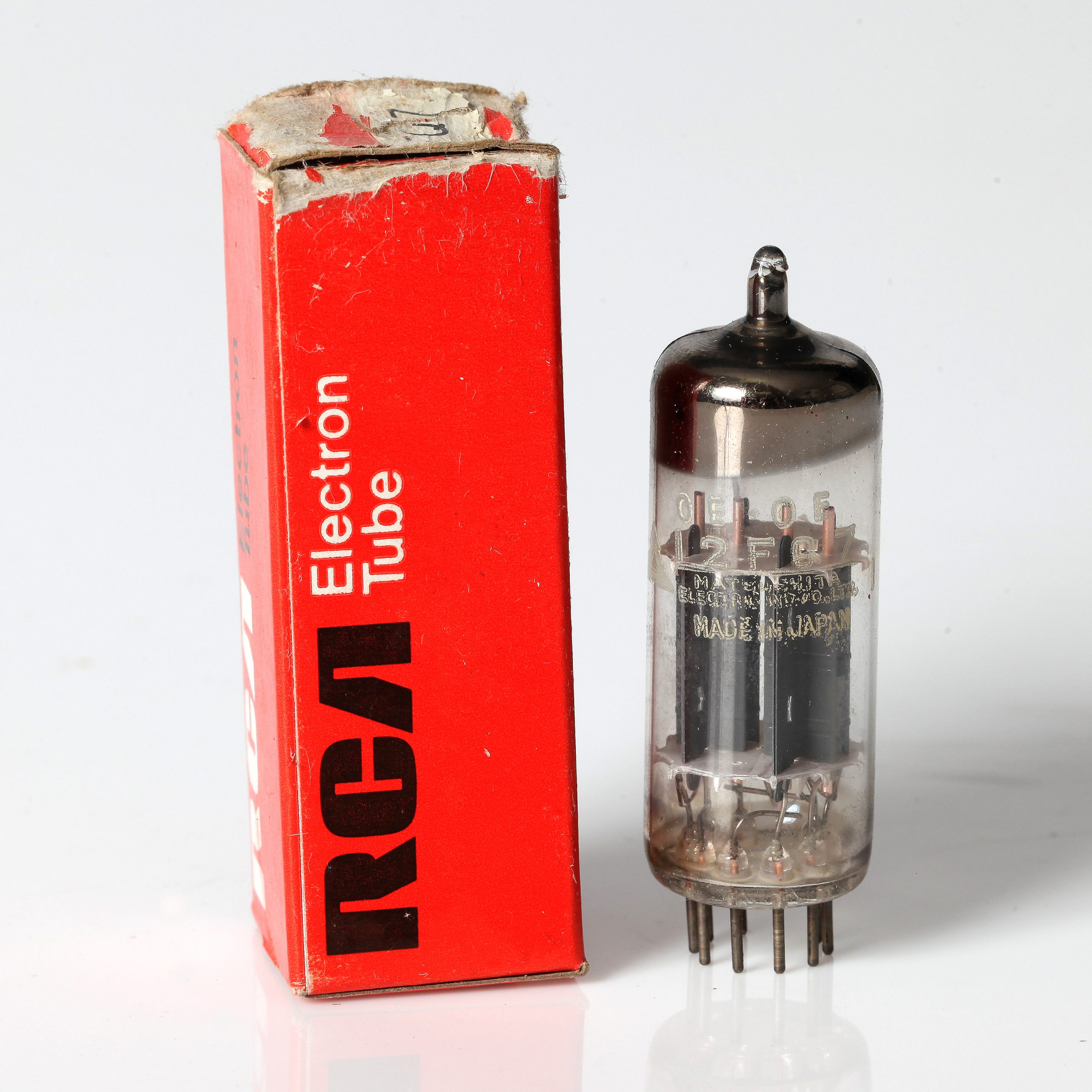

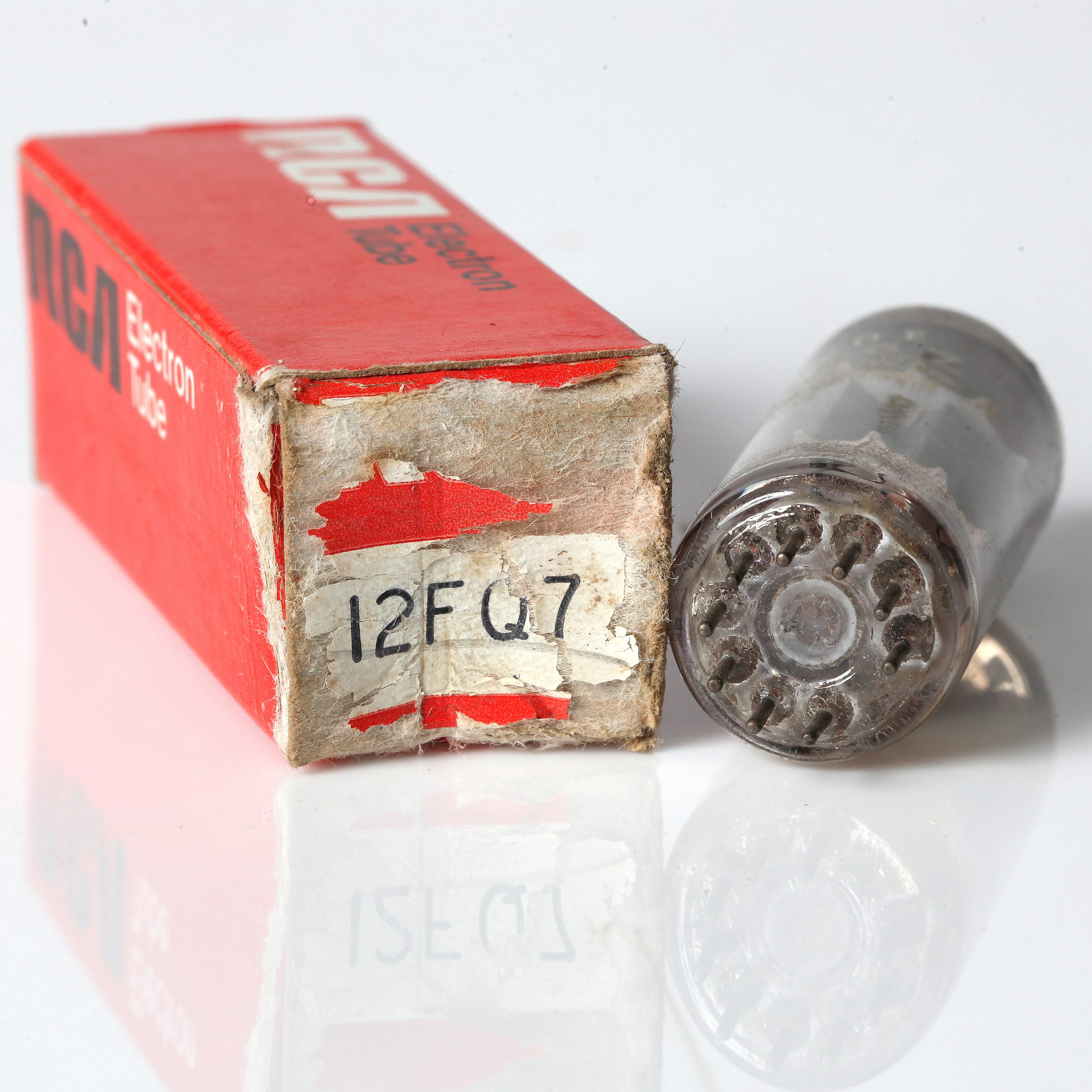

Válvula 12FQ7 – RCA

VÁLVULA 12FQ7 – RCA

Descrição Geral: A 12FQ7 é uma válvula de amplificação tipo dupla triode, projetada para aplicações em circuitos de áudio e recepção de rádio. Ela combina duas triodes em um único envelope, permitindo a amplificação de sinal em circuitos compactos.

Características Principais:

• Tipo: Dupla triode
• Construção: Miniatura de 9 pinos (ou octal dependendo da versão)
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 1.5 W (por triode)
• Tensão de Aquecedor: 12.6 V
• Corrente do Aquecedor: 0.3 A

Especificações Típicas:

• Tensão da Placa: 250 V
• Corrente da Placa: 5 mA
• Tensão da Grelha: -3 a -7 V
• Transcondutância: Aproximadamente 7.000 µmhos (por triode)
• Ganho de Tensão (μ): Aproximadamente 20

Condicões Típicas de Operação:

• Para Ambas as Seções da Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 5 mA
  • Tensão da Grelha: -5 V
  • Transcondutância: 7.000 µmhos

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Amplificadores de Sinal
• Circuitos de Modulação e Demodulação

Notas:

• A válvula 12FQ7 é projetada para fornecer uma amplificação eficaz em circuitos que requerem duas seções de triode, oferecendo flexibilidade em aplicações de áudio e rádio.
• É ideal para aplicações onde o espaço é uma consideração importante, já que combina duas triodes em um único envelope compacto.
