Descrição do Produto

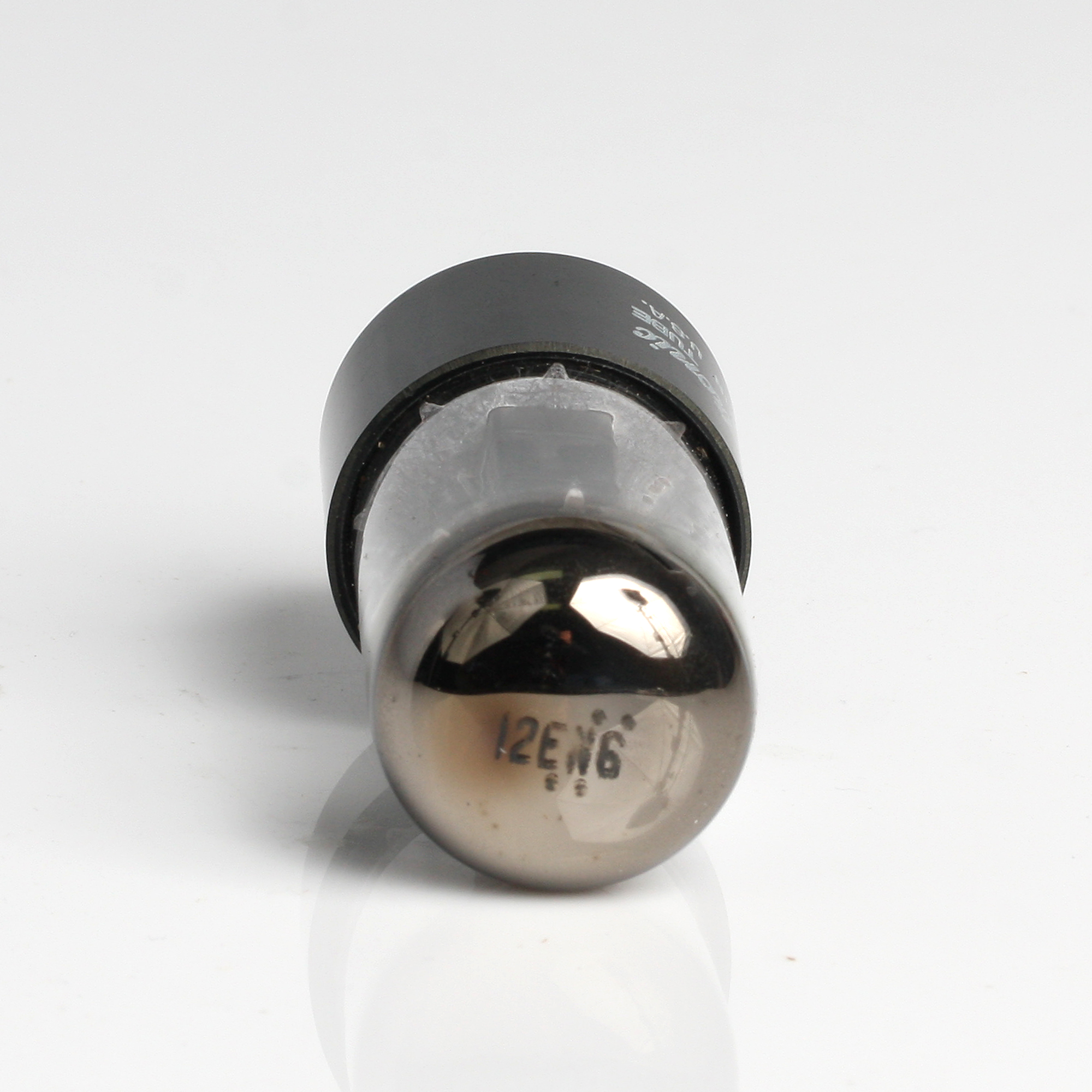

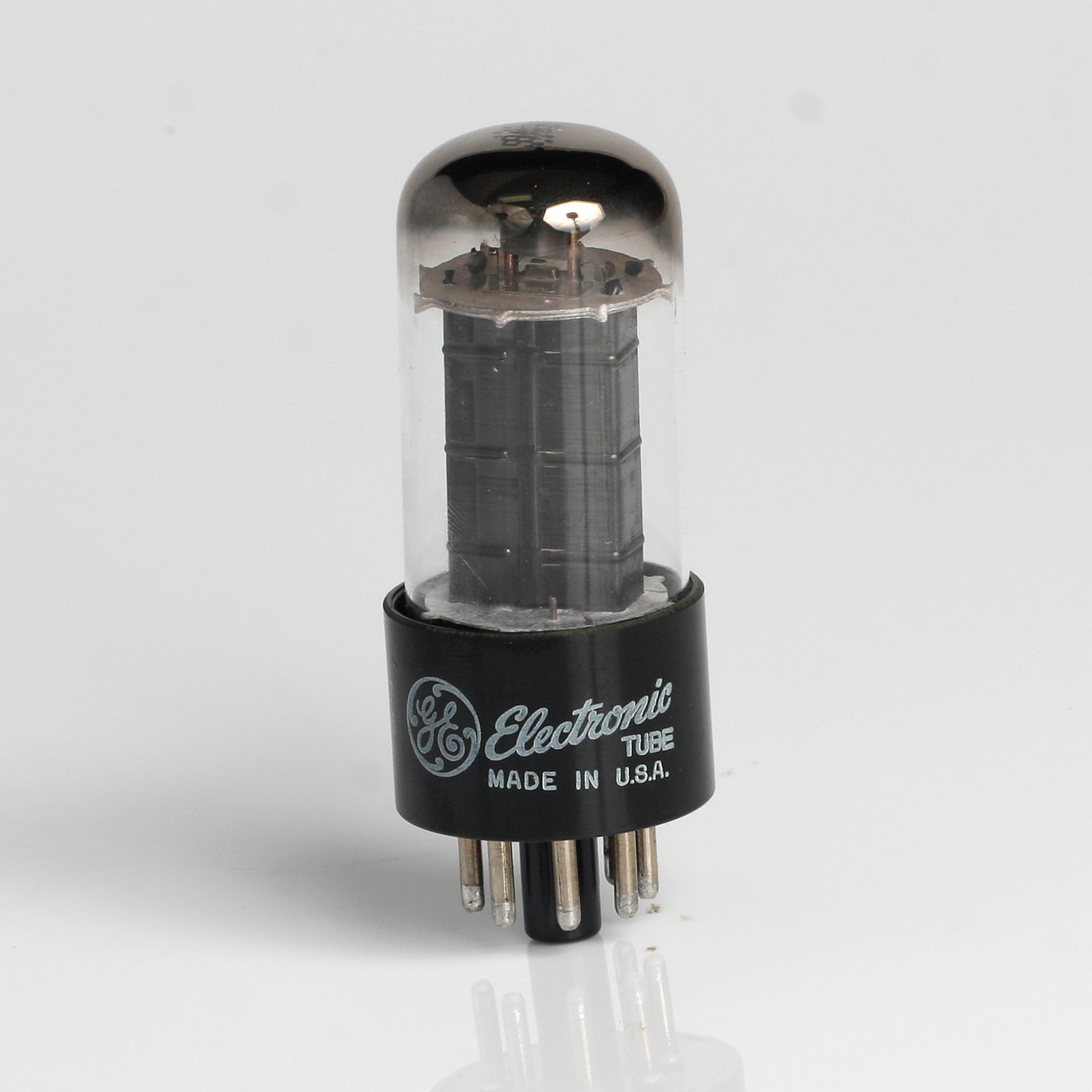

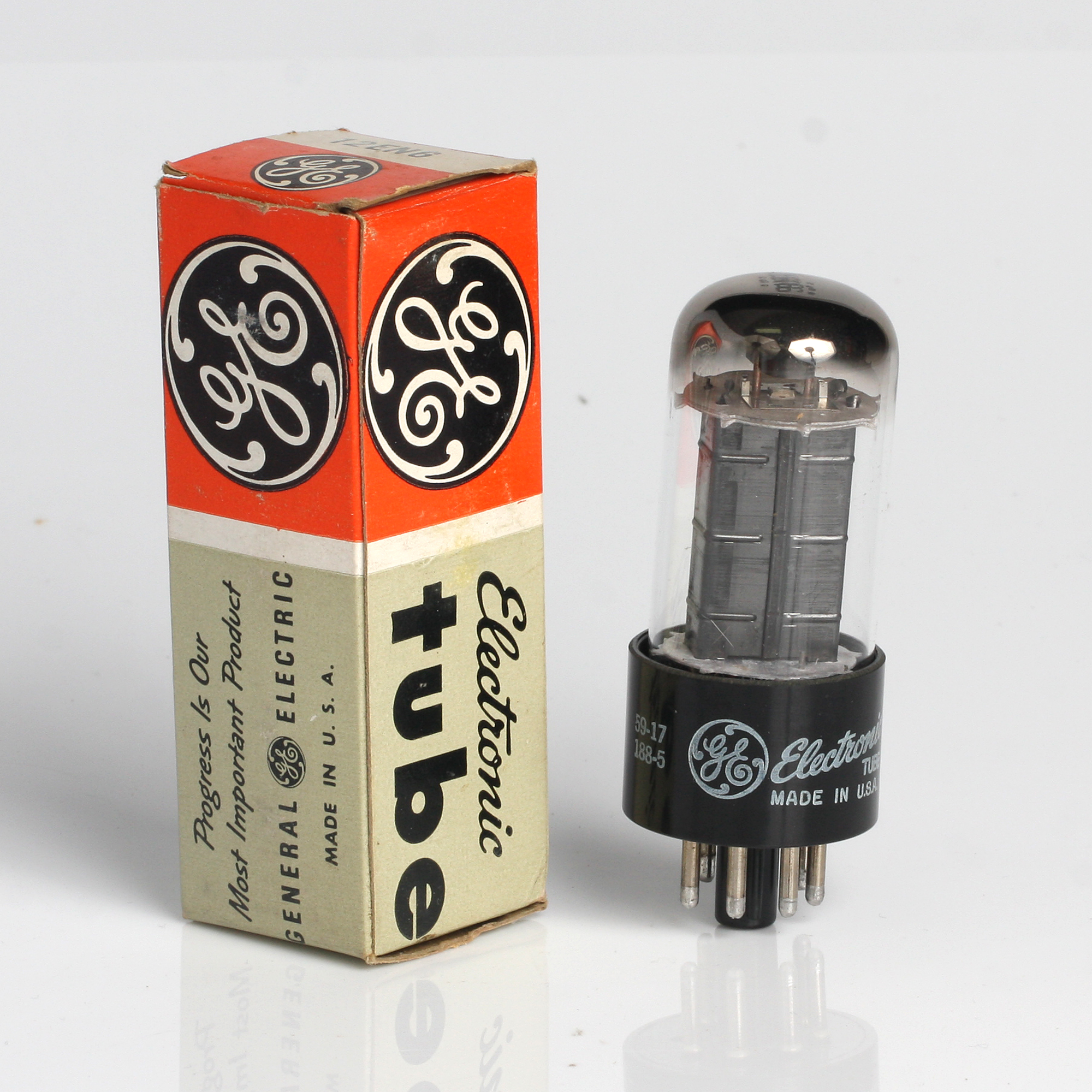

GENERAL ELECTRIC 12EN6
- Pêntodo de Potência
- Filamento: Revestido
- Tensão de Filamento: 12.6 Volts
- Corrente de Filamento: 0.45 Amperes
- Lâmpada de Vidro
- Base Octal
Especificações
O GENERAL ELECTRIC 12EN6 é um pêntodo de potência geralmente utilizado em aplicações de amplificação de áudio e radiofrequência (RF). Esta Válvula é particularmente adequado para estágios de saída de áudio em equipamentos de som e rádio.
Condições de Operação e Características
Pêntodo
- Tensão Máxima de Placa: 200 Volts
- Corrente Máxima de Placa: 36 mA
- Tensão de Grade 2 (Tela): 135 Volts
- Corrente de Grade 2: 7 mA
- Tensão de Grade 1 (Controle): -6.5 Volts (bias)
- Resistência Interna: 200 kΩ
- Transcondutância: 9,000 μmhos
- Potência de Saída: 2.3 Watts
- Resistência de Carga: 5,000 Ω
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Sem Conexão |
| 2 | Filamento |
| 3 | Placa |
| 4 | Grade 2 (Tela) |
| 5 | Grade 1 (Controle) |
| 6 | Sem Conexão |
| 7 | Filamento |
| 8 | Catodo e Supressor |
Aplicações Típicas
- Amplificação de Áudio: Utilizado em estágios de saída de áudio de amplificadores de som e rádios.
- Amplificação de RF: Usado em circuitos de amplificação de radiofrequência.
Notas de Copyright
- Copyright pela GENERAL ELECTRIC
- Divisão de Tubos de Rádio
- Fabricado nos EUA
