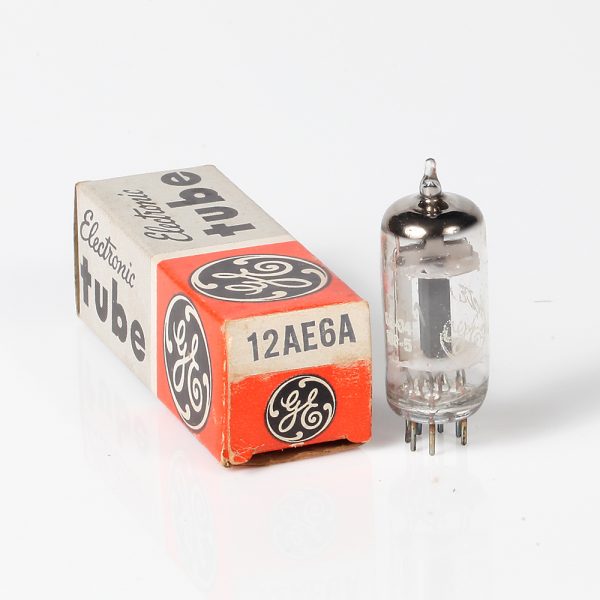

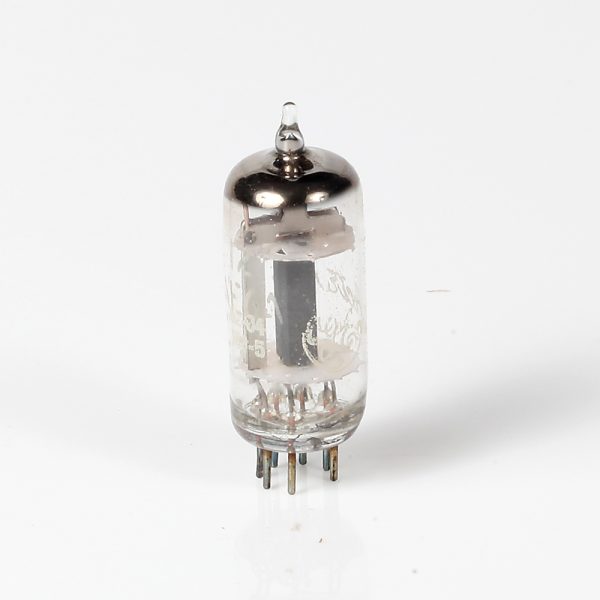

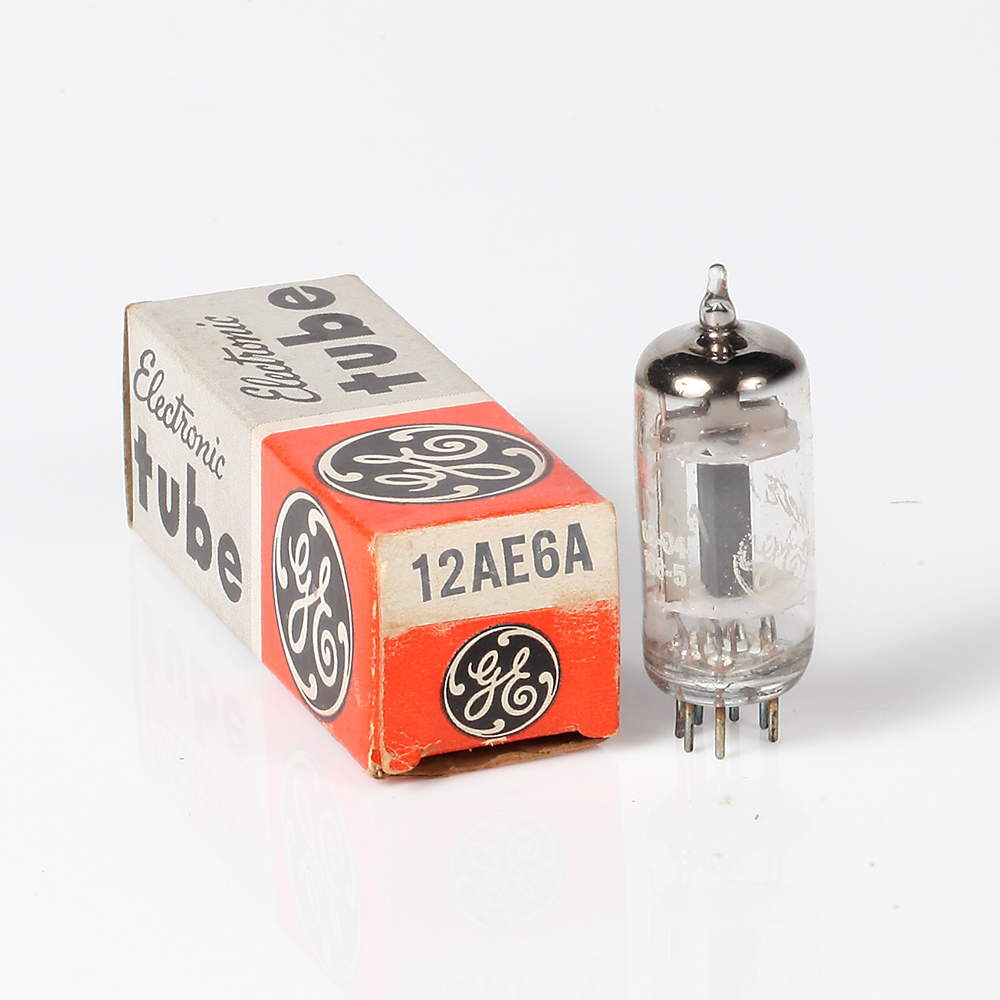

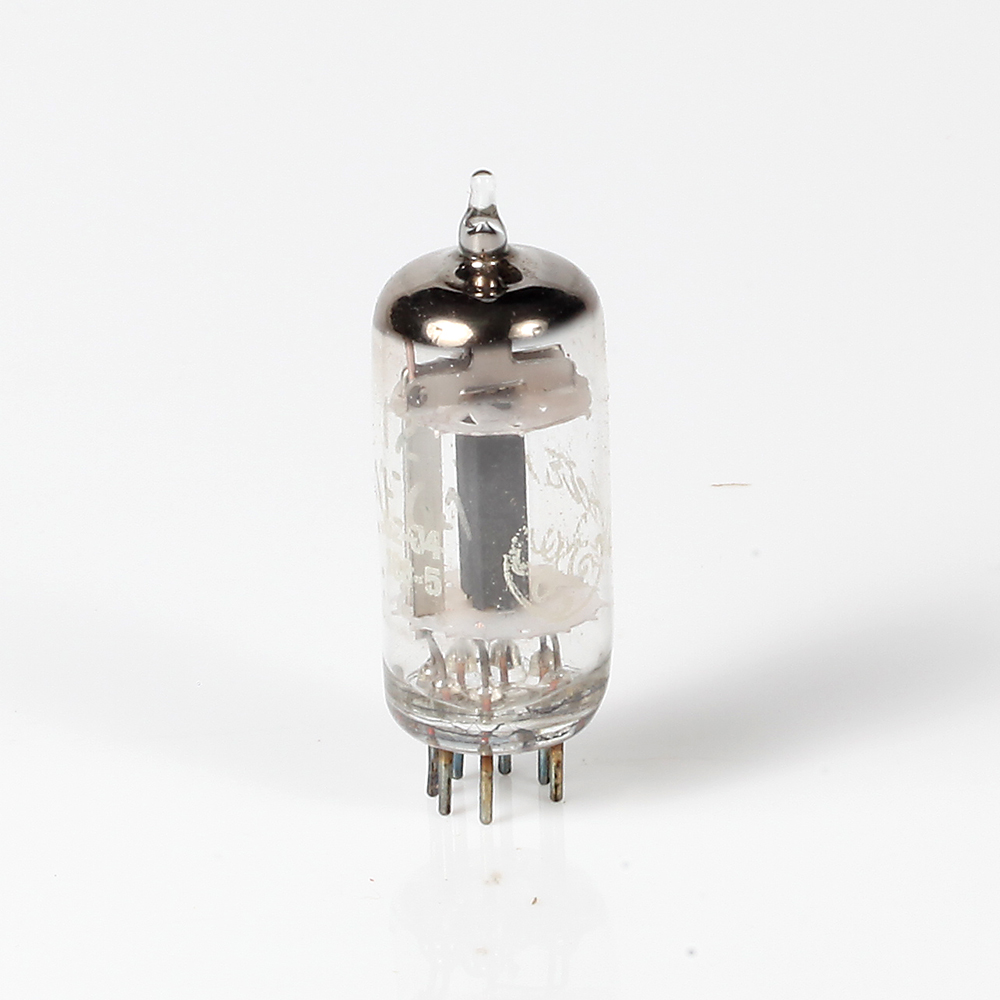

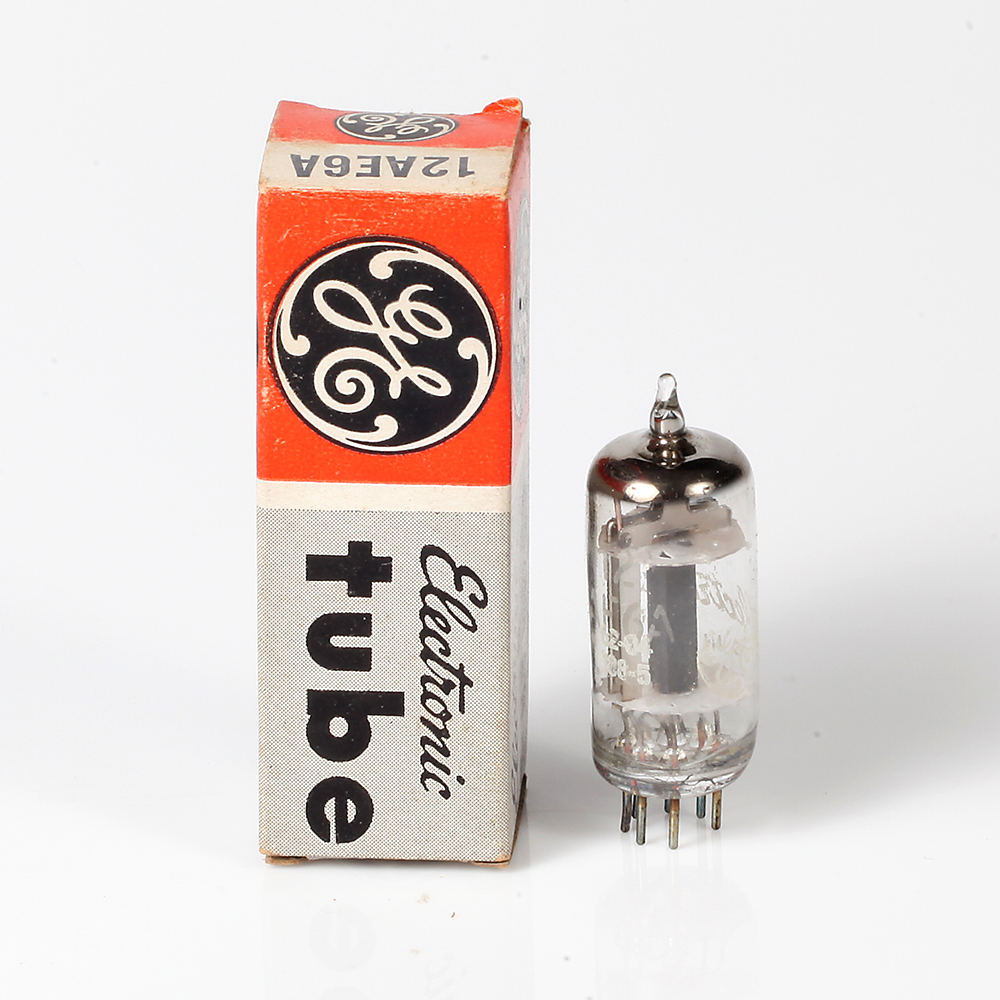

A válvula 12AE6A é um tubo de vácuo fabricado pela General Electric (GE), amplamente utilizado em aplicações de rádio e amplificação de áudio. A seguir, estão as informações detalhadas sobre a válvula 12AE6A:
Descrição
A 12AE6A é uma válvula duplo díodo-tríodo, projetada principalmente para ser usada em rádios portáteis de automóveis e outras aplicações de baixa tensão. É conhecida por sua capacidade de operar com baixas tensões de anodo, o que a torna adequada para equipamentos de rádio alimentados por baterias.
Características Técnicas
- Fabricante: General Electric (GE)
- Tipo: Válvula termiônica (tubo de vácuo)
- Função: Duplo díodo-tríodo
- Base: B7G (miniatura de 7 pinos)
- Aquecimento:
- Tensão de filamento: 12.6V
- Corrente de filamento: 0.15A
Especificações do Tríodo
- Tensão de anodo: Máx. 45V
- Corrente de anodo: 1.5mA
- Fator de amplificação: 12.5
- Resistência interna: 100kΩ
- Transcondutância: 1.25mA/V
Especificações do Díodo
- Tensão inversa máxima: 45V
- Corrente de pico: 10mA
Aplicações Típicas
- Detecção de Áudio: Utilizada em circuitos de detecção de áudio em rádios, onde converte sinais de rádio em sinais de áudio.
- Amplificação de Baixa Frequência: Atua como amplificadora de sinal de áudio de baixa frequência em rádios portáteis e automotivos.
- Conversores de Sinais: Empregada em circuitos de conversão de sinais em receptores de rádio.
Pinagem (B7G)
- Catodo do tríodo e díodo
- Anodo (placa) do díodo 1
- Anodo (placa) do díodo 2
- Filamento
- Filamento
- Grelha de controle (grelha 1) do tríodo
- Anodo (placa) do tríodo
Vantagens
- Operação em Baixa Tensão: Ideal para dispositivos que operam com fontes de alimentação de baixa tensão, como rádios portáteis.
- Baixo Consumo de Energia: Proporciona eficiência energética, sendo adequada para equipamentos alimentados por bateria.
- Compacta: O design miniatura de 7 pinos economiza espaço, permitindo sua utilização em dispositivos compactos.
Considerações de Uso
- Circuitos de Aquecimento: Deve ser garantido que o circuito de aquecimento forneça a tensão e corrente corretas para o filamento.
- Manuseio: Como todas as válvulas termiônicas, deve ser manuseada com cuidado para evitar danos ao vidro e aos pinos de conexão.
A 12AE6A da General Electric é uma válvula confiável e eficiente, apropriada para uma variedade de aplicações em rádios e amplificação de áudio, sendo um componente valioso para equipamentos eletrônicos que requerem operação em baixa tensão e alta eficiência energética.
DATASHEET Válvula 12AE6A – GENERAL ELECTRIC
