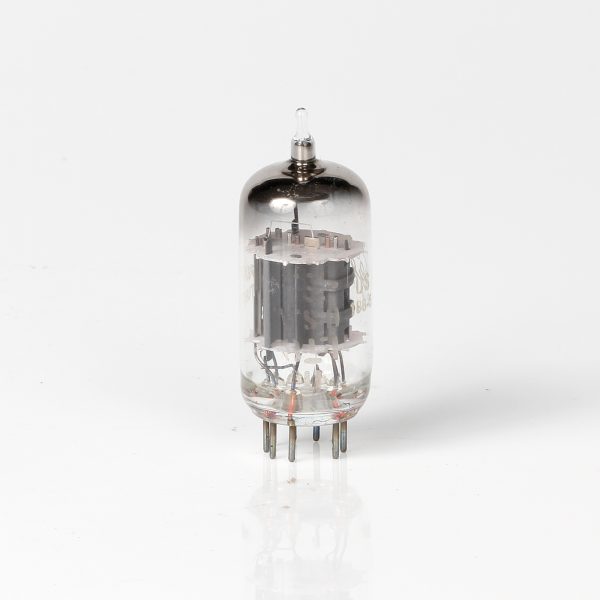

Válvula 11LT8 – GENERAL ELECTRIC
TRIODO-PENTODO PARA APLICAÇÕES DE AMPLIFICAÇÃO DE RF/AF E OSCILADOR
DESCRIÇÃO E CLASSIFICAÇÃO
A válvula 11LT8 é um triodo-pentodo projetado para ser usado em aplicações de amplificação de RF/AF (radiofrequência/áudiofrequência) e oscilador em receptores de rádio e televisão.
ESPECIFICAÇÕES GERAIS
ELÉTRICO
Triodo:
- Tensão do Filamento: 11.6 V (AC ou DC)
- Corrente do Filamento: 0.45 A
- Tensão de Placa Máxima: 250 V
- Corrente de Placa Máxima: 10 mA
- Ganho de Transcondutância: 1250 µmhos
Pentodo:
- Tensão de Placa Máxima: 250 V
- Tensão de Tela Máxima: 150 V
- Corrente de Placa Máxima: 30 mA
- Corrente de Tela Máxima: 7 mA
- Ganho de Transcondutância: 6000 µmhos
MECÂNICO
- Posição de Operação: Qualquer
- Envoltório: Vidro
- Base: Noval de 9 pinos (B9A)
- Dimensões Físicas:
- Diâmetro Máximo: 0.875 polegadas (22.2 mm)
- Comprimento Total: 2.125 polegadas (54 mm)
CLASSIFICAÇÕES MÁXIMAS
As classificações máximas de projeto são valores limitantes das condições operacionais e ambientais aplicáveis a uma válvula de um tipo especificado conforme definido por seus dados publicados e não devem ser excedidos nas piores condições prováveis. O fabricante da válvula escolhe esses valores para fornecer uma aceitabilidade de serviço da válvula, permitindo os efeitos das mudanças nas condições operacionais devido a variações nas características da válvula em consideração. O fabricante do equipamento deve projetar para que, inicialmente e ao longo da vida, nenhum valor máximo de projeto para o serviço pretendido seja excedido com uma válvula sob as piores condições operacionais prováveis com respeito à variação de tensão de alimentação, variação de componentes do equipamento, ajuste de controle do equipamento, variação de carga, variação de sinal, condições ambientais e variações nas características de todos os outros dispositivos eletrônicos no equipamento.
CONEXÕES DOS TERMINAIS
- Pin 1: Placa (Triodo)
- Pin 2: Grelha de Controle (Triodo)
- Pin 3: Cátodo e Supressor (Pentodo)
- Pin 4: Grelha de Controle (Pentodo)
- Pin 5: Filamento
- Pin 6: Filamento
- Pin 7: Grelha de Tela (Pentodo)
- Pin 8: Placa (Pentodo)
- Pin 9: Cátodo (Triodo)
CARACTERÍSTICAS MÉDIAS
Triodo:
- Resistência Interna: 62k ohms
- Ganho de Tensão: 20
Pentodo:
- Resistência Interna: 150k ohms
- Ganho de Tensão: 400
