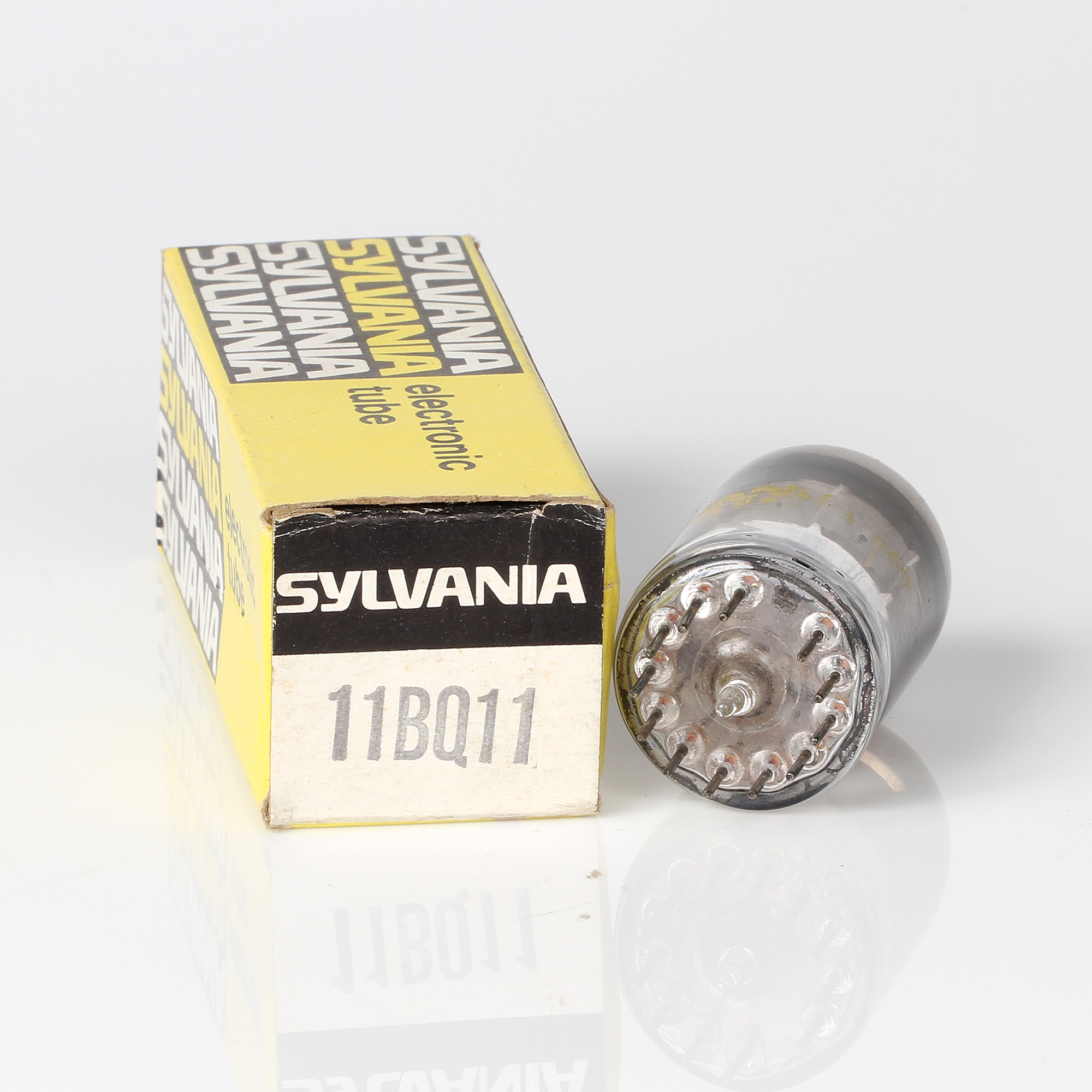

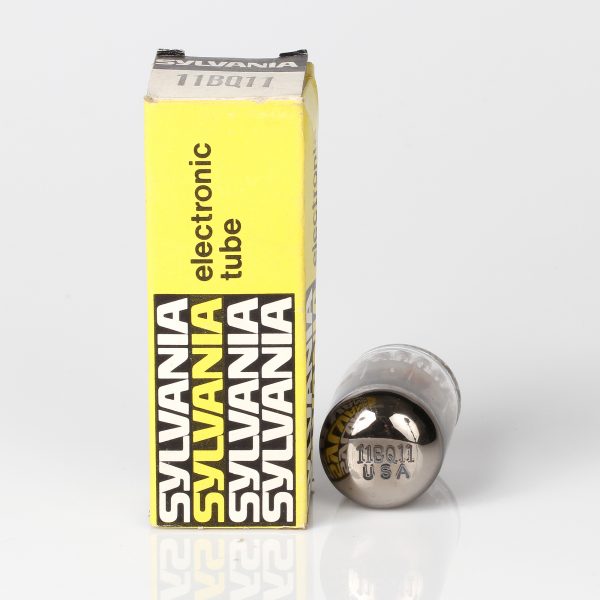

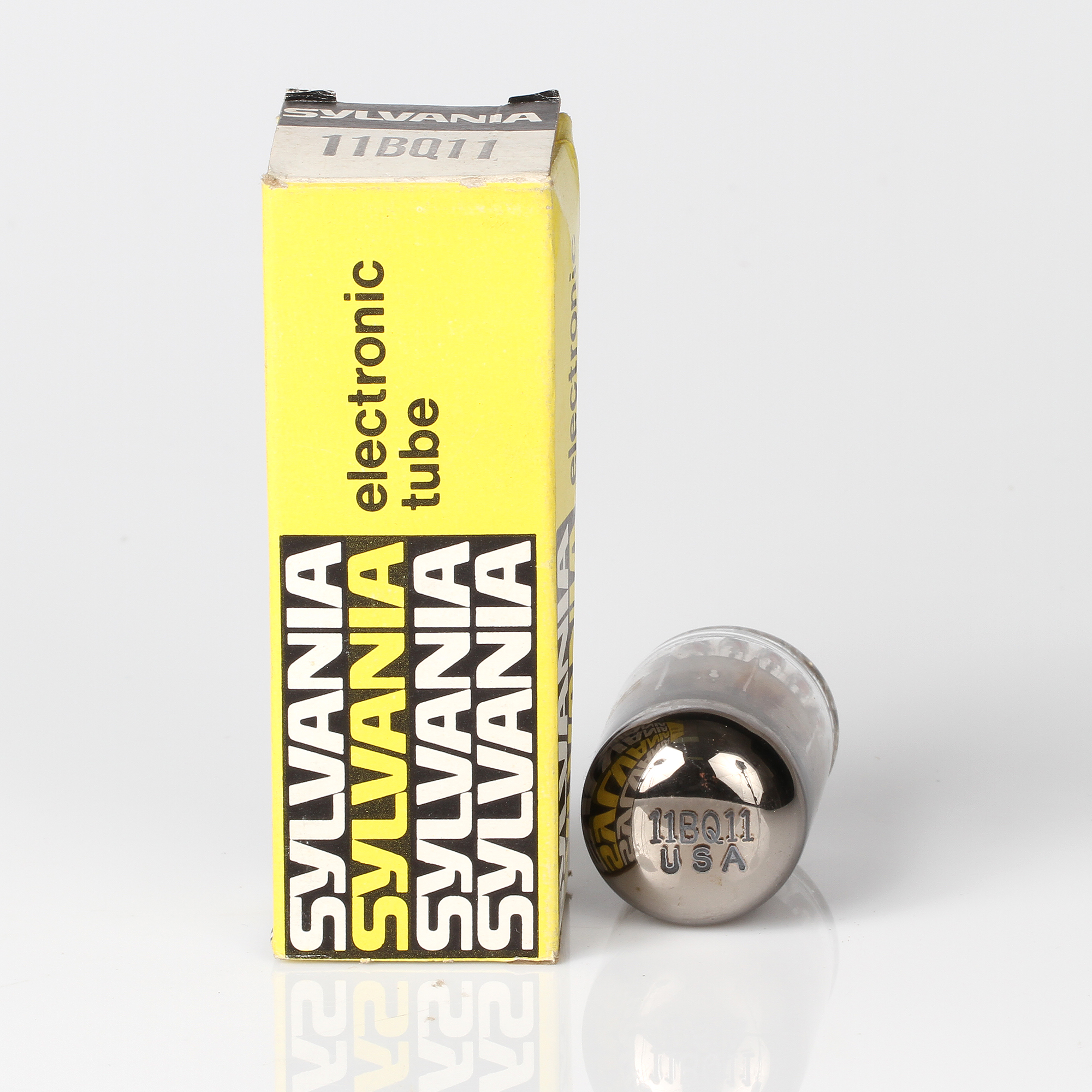

Válvula 11BQ11 – SYLVANIA
DADOS ELÉTRICOS
CARACTERÍSTICAS DO AQUECEDOR
- Voltagem do Aquecedor: 9,7 Volts
- Corrente do Aquecedor: 600 mA
- Tempo de Aquecimento do Aquecedor: 11 Segundos
- Faixa Máxima de Corrente do Aquecedor: 560-640 mA
Voltagem de Aquecedor-Cátodo (Valores Máximos de Projeto)
- Aquecedor Negativo em Relação ao Cátodo: 200 Volts Máx.
- Aquecedor Positivo em Relação ao Cátodo: 100 Volts Máx., 200 Volts Máx.
CAPACITÂNCIAS INTERELETRODOS DIRETAS (Não Blindadas)
| Capacitância | Seção Nº 1 | Seção Nº 2 |
|---|---|---|
| Grade para Placa | 4.4 pF | 9.5 pF |
| Entrada: gto (h+k) | 2.2 pF | 7.0 pF |
| Saída: pto (h+k) | 0.6 pF | 1.6 pF |
CLASSIFICAÇÕES (Valores Máximos de Projeto)
Oscilador e Amplificador de Deflexão Vertical
| Parâmetro | Seção Nº 1 (Oscilador) | Seção Nº 2 (Amplificador) |
|---|---|---|
| Voltagem da Placa | 330 Volts Máx. | 330 Volts Máx. |
| Pico de Voltagem Positiva da Placa | 1500 Volts Máx. | 1500 Volts Máx. |
| Pico de Voltagem Negativa da Grade | 400 Volts Máx. | 250 Volts Máx. |
| Dissipação da Placa | 1.5 Watts Máx. | 10 Watts Máx. |
| Corrente Média do Cátodo | 22 mA Máx. | 50 mA Máx. |
| Pico de Corrente do Cátodo | 77 mA Máx. | 175 mA Máx. |
| Resistência do Circuito da Grade (Autobias) | 2.2 Megohms | 2.2 Megohms |
CARACTERÍSTICAS MÉDIAS
| Parâmetro | Seção Nº 1 | Seção Nº 2 |
|---|---|---|
| Voltagem da Placa | 250 Volts | 150 Volts |
| Voltagem da Grade Nº 1 | -1 Volts | -17.5 Volts |
| Corrente da Placa | 5.5 mA | 45 mA |
| Transcondutância | 2000 µmhos | 7800 µmhos |
| Fator de Amplificação | 17.5 | 17.5 |
| Resistência da Placa (aprox.) | 8750 Ohms | 800 Ohms |
| Ec para Ib = 10 µA (aprox.) | -20 Volts | -40 Volts |
| Ib a Ec = -25 Vdc | 8 mA | 8 mA |
| kb com Eb = 60 V e Ec = 0V | 95 mA | 95 mA |
NOTAS:
- O tempo de aquecimento do aquecedor é definido como o tempo necessário para a voltagem através do aquecedor atingir 80% da voltagem nominal do aquecedor após aplicar quatro (4) vezes a voltagem nominal do aquecedor a um circuito consistindo no aquecedor da válvula em série com uma resistência igual a três (3) vezes a voltagem nominal do aquecedor dividida pela corrente nominal do aquecedor.
SYLVANIA VÁLVULAS ELETRÔNICAS
NOTAS (cont.):
- As Classificações Máximas de Projeto são os valores limitantes expressos com respeito a válvulas de referência nas quais se pode esperar uma vida útil satisfatória da válvula. Para obter um desempenho satisfatório, o equipamento deve ser projetado de forma que nenhum valor máximo de projeto seja excedido com uma válvula de referência sob as piores condições prováveis de operação com respeito a variação da voltagem de alimentação, variação dos componentes do equipamento, ajuste dos controles do equipamento, variação da carga e condições ambientais.
- Para operação em um sistema de 525 linhas e 30 quadros, conforme descrito em “Standards of Good Engineering Practice for Television Stations; Federal Communications Commission”, o ciclo de trabalho do pulso de voltagem não deve exceder 15% de um ciclo de varredura.
- Em estágios operando com bias de fuga de grade, um resistor de bias adequado ou outro meio apropriado é necessário para proteger a válvula na ausência de excitação.
- A Seção Nº 1 conecta-se aos Pinos 4, 5 e 6. A Seção Nº 2 conecta-se aos Pinos 1, 2 e 3.
APLICAÇÃO

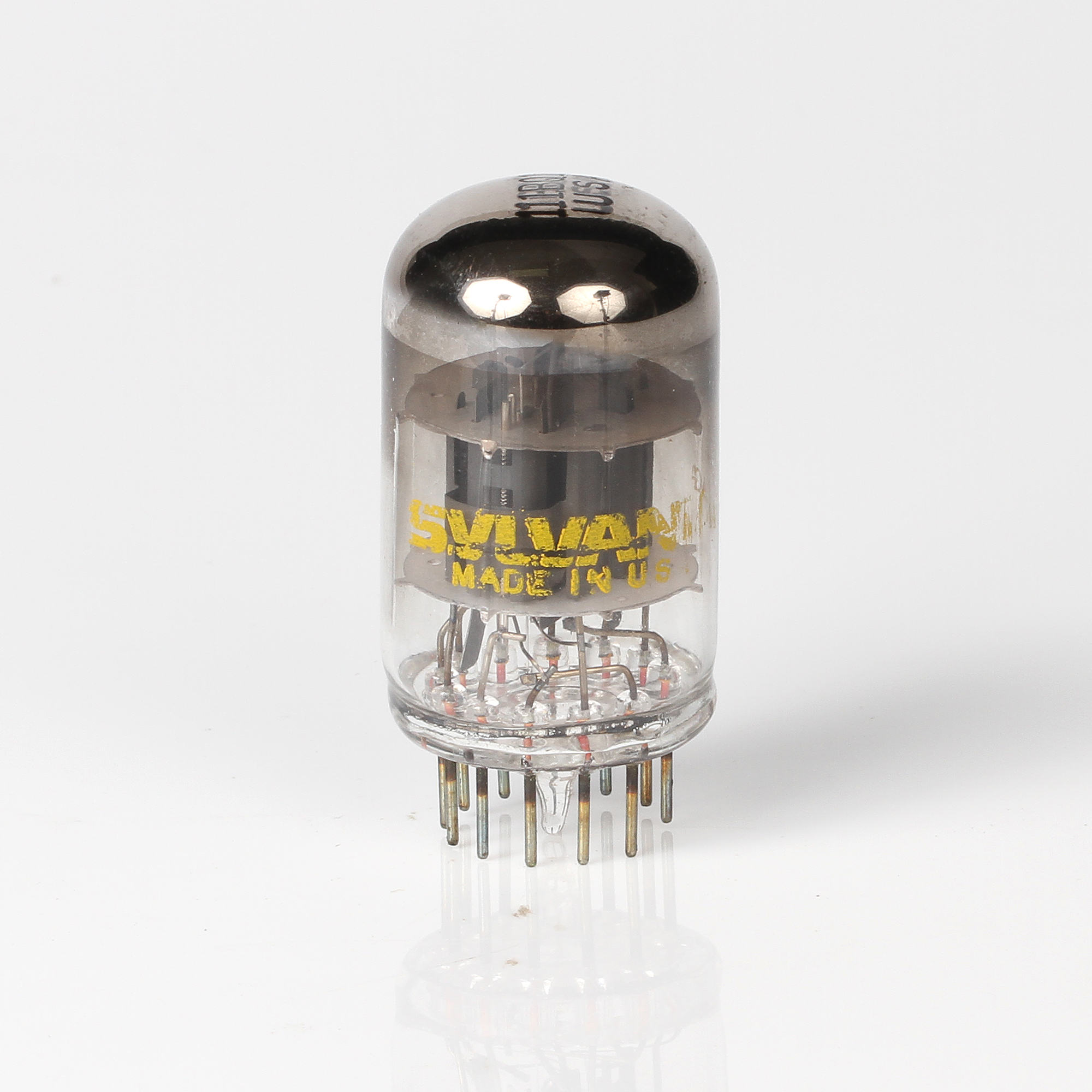

O tipo Sylvania 11BQ11 é um duplo tríodo T-9 com seções dissimilares. A Seção Nº 1 é destinada ao uso como Oscilador de Deflexão Vertical com médio ganho, e a Seção Nº 2 é destinada ao uso como Amplificador de Deflexão Vertical com baixo ganho. O tipo 11BQ11 é destinado ao uso em receptores de televisão empregando séries de aquecedores.
SYLVANIA VÁLVULAS ELETRÔNICAS
DATASHEET Válvula 11BQ11 – SYLVANIA
DATASHEET Válvula 11BQ11 – SYLVANIA
