SYLVANIA TIPO TOEG7
DADOS ELÉTRICOS
CARACTERÍSTICAS DO AQUECEDOR
- Voltagem do Aquecedor: 9,7 Volts
- Corrente do Aquecedor: 600 mA
- Tempo de Aquecimento do Aquecedor: 11 Segundos
- Faixa Máxima de Corrente do Aquecedor: 560-640 mA
Voltagem de Aquecedor-Cátodo (Valores Máximos de Projeto)
- Aquecedor Negativo em Relação ao Cátodo
- Pico Total DC e AC: 200 Volts Máx.
- Aquecedor Positivo em Relação ao Cátodo: 100 Volts Máx., 200 Volts Máx.
CAPACITÂNCIAS INTERELETRODOS DIRETAS (Não Blindadas)
| Seção Nº 1 | Seção Nº 2 |
|---|---|
| Grade para Placa: 4.4 9.5 pF | Grade para Placa: 2.2 7.0 pF |
| Entrada: gto (h+k): 2.2 7.0 pF | Saída: pto (h+k): 0.6 1.6 pF |
CLASSIFICAÇÕES (Valores Máximos de Projeto)
Oscilador e Amplificador de Deflexão Vertical
| Seção Nº 1 (Oscilador) | Seção Nº 2 (Amplificador) |
|---|---|
| Voltagem da Placa: 330 Volts Máx. | Voltagem da Placa: 330 Volts Máx. |
| Pico de Voltagem Positiva da Placa: 1500 Volts Máx. | Pico de Voltagem Positiva da Placa: 1500 Volts Máx. |
| Pico de Voltagem Negativa da Grade: 400 Volts Máx. | Pico de Voltagem Negativa da Grade: 250 Volts Máx. |
| Dissipação da Placa: 1.5 Watts Máx. | Dissipação da Placa: 10 Watts Máx. |
| Corrente Média do Cátodo: 22 mA Máx. | Corrente Média do Cátodo: 50 mA Máx. |
| Pico de Corrente do Cátodo: 77 mA Máx. | Pico de Corrente do Cátodo: 175 mA Máx. |
| Resistência do Circuito da Grade (Autobias): 2.2 Megohms | Resistência do Circuito da Grade (Autobias): 2.2 Megohms |
CARACTERÍSTICAS MÉDIAS
| Seção Nº 1 | Seção Nº 2 |
|---|---|
| Voltagem da Placa: 250 Volts | Voltagem da Placa: 150 Volts |
| Voltagem da Grade Nº 1: -1 Volts | Voltagem da Grade Nº 1: -17.5 Volts |
| Corrente da Placa: 5.5 mA | Corrente da Placa: 45 mA |
| Transcondutância: 2000 µmhos | Transcondutância: 7800 µmhos |
| Fator de Amplificação: 17.5 | Fator de Amplificação: 17.5 |
| Resistência da Placa (aprox.): 8750 Ohms | Resistência da Placa (aprox.): 800 Ohms |
| Ec para Ib = 10 µA (aprox.): -20 Volts | Ec para Ib = 100 µA (aprox.): -40 Volts |
| Ib a Ec = -25 Vdc: 8 mA | Ib a Ec = -25 Vdc: 8 mA |
| kb com Eb = 60 V e Ec = 0V: 95 mA | kb com Eb = 60 V e Ec = 0V: 95 mA |
NOTAS:
- O tempo de aquecimento do aquecedor é definido como o tempo necessário para a voltagem através do aquecedor atingir 80% da voltagem nominal do aquecedor após aplicar quatro (4) vezes a voltagem nominal do aquecedor a um circuito consistindo no aquecedor da válvula em série com uma resistência igual a três (3) vezes a voltagem nominal do aquecedor dividida pela corrente nominal do aquecedor.
SYLVANIA VÁLVULAS ELETRÔNICAS
NOTAS (cont.):
- As Classificações Máximas de Projeto são os valores limitantes expressos com respeito a válvulas de referência nas quais se pode esperar uma vida útil satisfatória da válvula. Para obter um desempenho satisfatório, o equipamento deve ser projetado de forma que nenhum valor máximo de projeto seja excedido com uma válvula de referência sob as piores condições prováveis de operação com respeito a variação da voltagem de alimentação, variação dos componentes do equipamento, ajuste dos controles do equipamento, variação da carga e condições ambientais.
- Para operação em um sistema de 525 linhas e 30 quadros, conforme descrito em “Standards of Good Engineering Practice for Television Stations; Federal Communications Commission”, o ciclo de trabalho do pulso de voltagem não deve exceder 15% de um ciclo de varredura.
- Em estágios operando com bias de fuga de grade, um resistor de bias adequado ou outro meio apropriado é necessário para proteger a válvula na ausência de excitação.
- A Seção Nº 1 conecta-se aos Pinos 4, 5 e 6. A Seção Nº 2 conecta-se aos Pinos 1, 2 e 3.
APLICAÇÃO

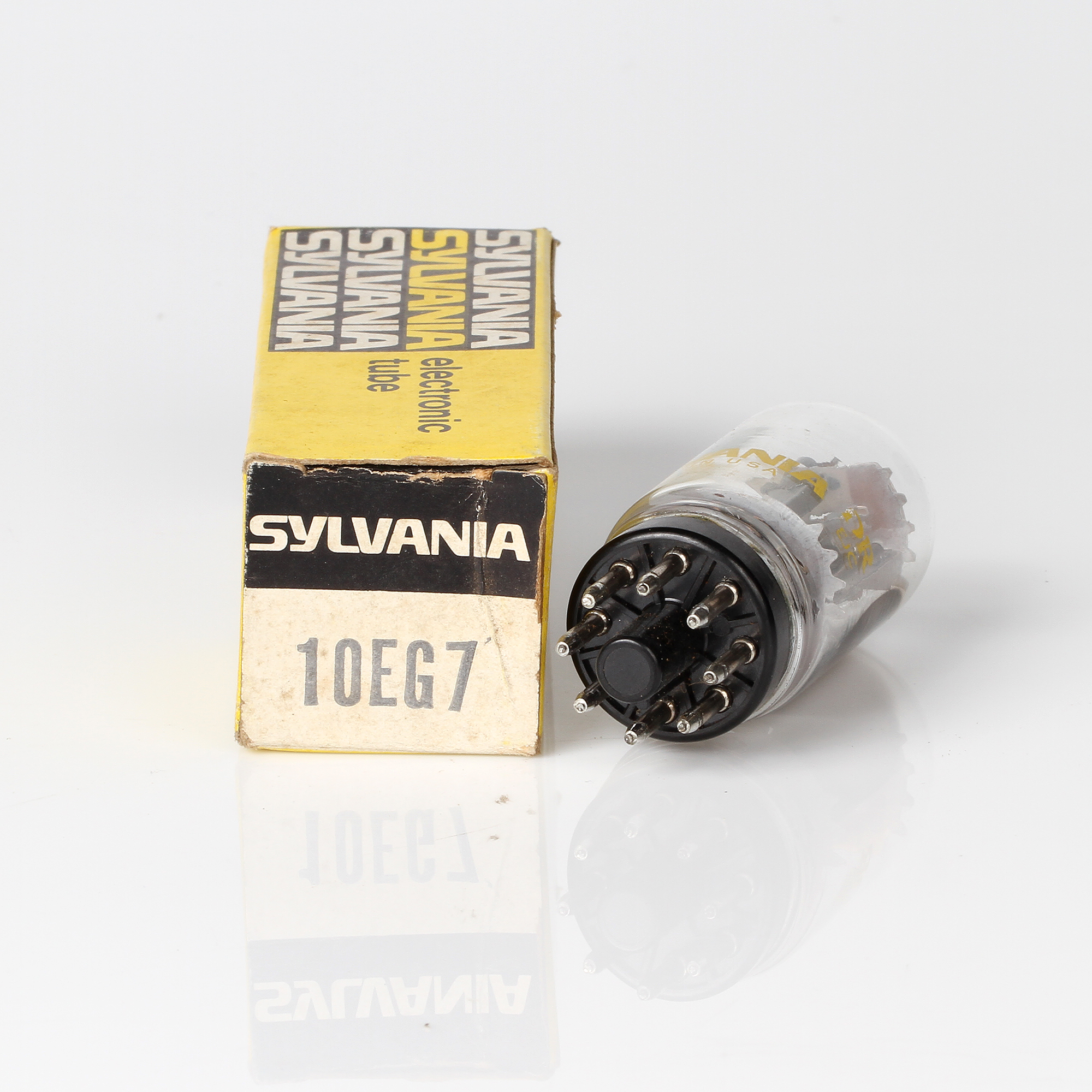

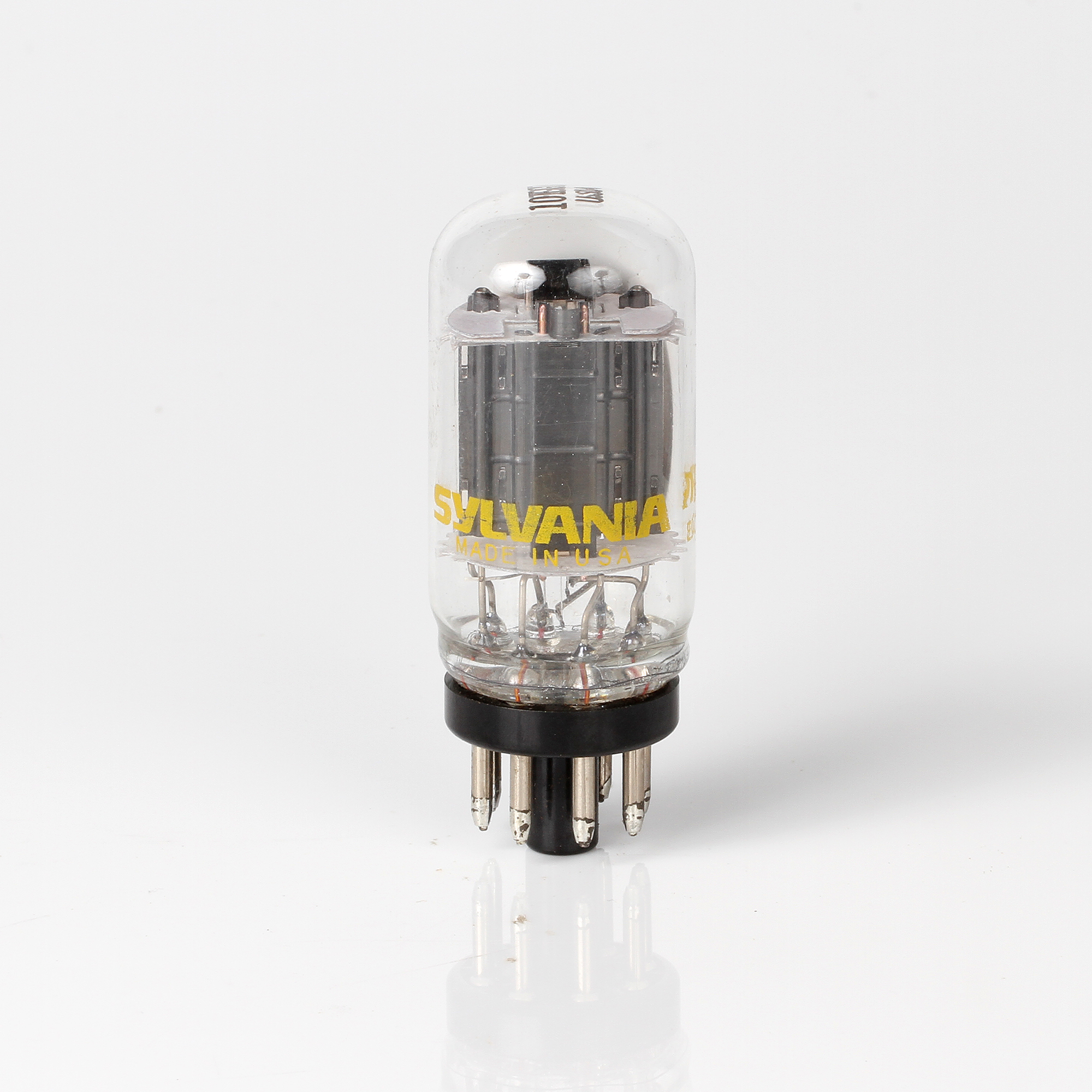

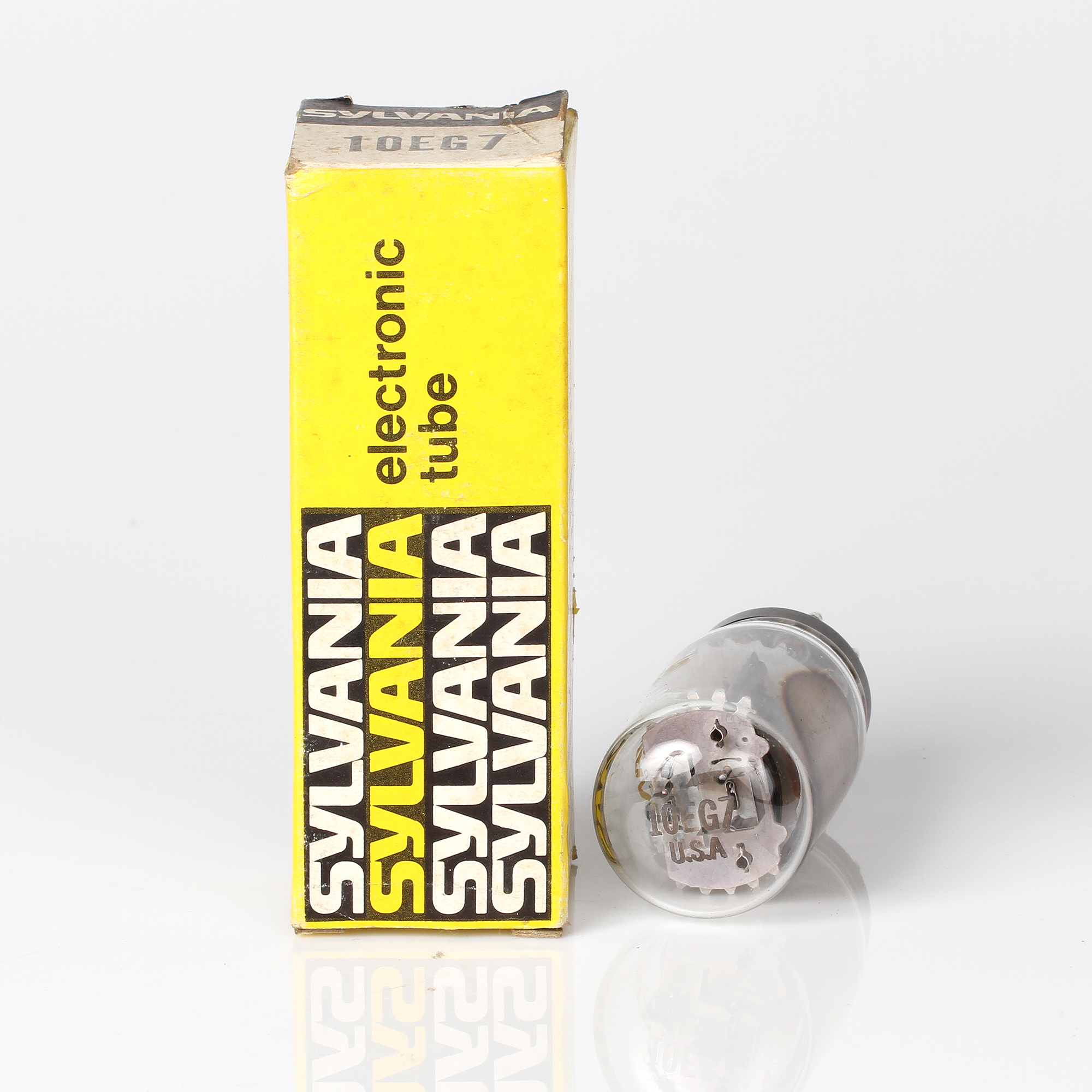

O tipo Sylvania 10EG7 é um duplo tríodo T-9 com seções dissimilares. A Seção Nº 1 é destinada ao uso como Oscilador de Deflexão Vertical com médio ganho, e a Seção Nº 2 é destinada ao uso como Amplificador de Deflexão Vertical com baixo ganho. O tipo 19EG7 é destinado ao uso em receptores de televisão empregando séries de aquecedores.
SYLVANIA VÁLVULAS ELETRÔNICAS
